Type de produit	Récepteur satellite numérique DVB-S
Marque et modèle	DREAM MULTIMEDIA DREAMBOX DM7000-S
Dimensions (L x l x h)	374 mm x 230 mm x 63 mm
Poids	1,8 kg (sans disque dur)
Alimentation électrique	180-250 V / 50 Hz, < 20 W (en service), < 11 W (sans LNB), < 2 W (veille profonde)
Processeur	IBM PowerPC 250 MHz (350 Mips)
Système d'exploitation	Linux open source (GPL), prend en charge Direct-FB, Linux-FB, LIRC
Mémoire vive (RAM)	64 Mo
Tuner satellite	DVB-S, plage 950-2150 MHz, connecteur F, 75 ohms, débit symbole 2-45 Mbaud/s
Interfaces	Ethernet 100 Mbits (full duplex), USB 1.2, RS232, 2x Scart (TV/VCR), S/PDIF optique (AC3), Mini DIN (I2C/IR)
Support de stockage	Disque dur interne IDE UDMA66 (maître/esclave), lecteur Compact Flash avant
Contrôle d'accès	2 lecteurs de carte à puce, 1 emplacement PCMCIA Common Interface
DiSEqC	1.0/1.2, commande rotor, Mini-DiSEqC (Tone-Burst)
Formats vidéo	PAL G, 4:3 / 16:9, MPEG-2/MPEG-1
Formats audio	MPEG-1/2 couches I et II, Dolby Digital (AC3), échantillonnage 32/44.1/48 kHz
Fonctions principales	EPG, télétexte, minuterie, listes de chaînes illimitées avec bouquets, mise à jour via DreamUp (série/Ethernet), applications (navigateur, mail client)
Consignes de sécurité	Ne pas ouvrir (risque de choc électrique) ; éviter l'humidité, la pluie, la foudre ; nettoyer avec un chiffon légèrement humide sans produit ; débrancher avant tout branchement/débranchement de câbles
Période de non-utilisation	Débrancher complètement du secteur en cas d'orage ou si l'appareil reste longtemps inutilisé
Entretien et nettoyage	Débrancher le cordon électrique avant nettoyage ; utiliser un chiffon légèrement humecté, sans produit de nettoyage
Pièces détachées et réparabilité	Incorporation du disque dur réservée à un personnel qualifié ; toute ouverture non autorisée annule la garantie. Contacter le revendeur pour toute réparation. Pièces fournies : cadre de montage HDD, câbles IDE et électrique
Éléments fournis	Récepteur, télécommande avec piles, cordon secteur, câble IDE et câble électrique pour disque dur, 2 pièces-cadres, notice, carte de garantie
Informations générales	Température ambiante +15 à +35 °C, humidité < 80 % ; garantie perdue en cas d'incorporation inexperte du disque dur

FOIRE AUX QUESTIONS - DREAMBOX DM7000-S DREAM MULTIMEDIA

Comment installer un disque dur dans la DreamBox DM7000 ?

L'installation du disque dur est une opération réservée à du personnel qualifié ou à un revendeur. Vous aurez besoin d'un tournevis Torx et cruciforme, du disque dur (en mode Maître), des pièces-cadres fournies, des câbles IDE et électrique. Débranchez l'appareil, retirez le couvercle, fixez les pièces-cadres au disque dur, branchez les câbles, insérez le disque dans les fentes du châssis, puis refermez le boîtier. Formatez le disque via le menu OSD (Configuration > Disque dur). Toute installation non conforme annule la garantie.

Comment mettre à jour le logiciel d'exploitation via DreamUp ?

Téléchargez DreamUp et l'image du firmware sur www.dm7000.de. Connectez la DreamBox à un PC via un câble série (RS232) et un câble Ethernet (ou uniquement série). Lancez DreamUp, sélectionnez le port COM, cochez 'Use Network', entrez l'IP locale et l'IP distante (ex. 10.0.0.85). Cliquez sur 'Connect', puis branchez l'alimentation de la DreamBox. Utilisez 'Flash' pour sélectionner le fichier .img et flasher. Une fois terminé, débranchez tout, attendez 20 s, rebranchez et effectuez un reset (maintenir la touche supérieure gauche jusqu'à 'flash erase').

La télécommande ne répond plus, que faire ?

Vérifiez d'abord les piles (deux piles 1,5 V AAA). Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le récepteur. Si le problème persiste, vous pouvez reconfigurer la télécommande dans le menu Configuration > Télécommande pour ajuster la fréquence de répétition et le délai. Si la télécommande est endommagée, contactez votre revendeur.

Comment configurer l'accès à Internet pour les mises à jour ?

Dans le menu Configuration > Réseau, entrez une adresse IP fixe pour la DreamBox (ex. 192.168.0.5), le masque de sous-réseau (ex. 255.255.255.0), la passerelle (adresse IP de votre routeur, ex. 192.168.0.1) et un serveur DNS (ex. 194.25.0.60). Sauvegardez. Ensuite, utilisez Configuration > Mise à jour pour télécharger le dernier firmware via Internet. Assurez-vous que le câble Ethernet est branché.

Comment effectuer une recherche automatique des chaînes ?

Allez dans Configuration > Canaux > Recherche de canaux. Choisissez 'Recherche automatique' ou 'Scan des transpondeurs'. Sélectionnez le satellite (ex. Astra 19.2E), réglez la fréquence, la polarité et le débit symbole si nécessaire. Appuyez sur OK pour lancer la recherche. Les chaînes trouvées seront automatiquement ajoutées à la liste.

Que faire si l'image est absente ou de mauvaise qualité ?

Vérifiez d'abord le câble Scart (TV) et le branchement LNB. Dans le menu Configuration > Vidéo, réglez le format couleur (RGB, SVideo, FBAS) et le rapport hauteur/largeur (4:3 letterbox, 4:3 pan&scan, 16:9). Assurez-vous que le signal est verrouillé en consultant la barre d'informations (touche OK) : le SNR doit être élevé (80 % ou plus) et le BER à 0. Si le signal est faible, vérifiez l'alignement de l'antenne ou la LNB.

Comment utiliser un module d'accès conditionnel (CA) et une carte à puce ?

Insérez le module CA (PCMCIA) dans l'emplacement prévu à l'avant du récepteur, puis insérez la carte à puce dans le module. Dans le menu Configuration > Interface commune, vous pouvez réinitialiser ou initialiser le module. Les chaînes cryptées seront décodées automatiquement si l'abonnement est valide. Les systèmes pris en charge incluent Cryptoworks, Conax, Nagravision, Viaccess, Irdeto.

Comment programmer un enregistrement via le minuteur ?

Dans le menu Configuration > Minuteur, vous pouvez ajouter une nouvelle entrée en définissant la date, l'heure, la chaîne et la durée. Utilisez le guide EPG (touche rouge) pour sélectionner une émission et l'ajouter au minuteur via la touche verte. Assurez-vous qu'un disque dur est installé et formaté. Les enregistrements seront stockés dans le dossier 'Aufgenommene Filme'.

La DreamBox ne s'allume pas, quelles sont les causes possibles ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Si le voyant avant ne s'allume pas, l'appareil peut être en veille profonde : appuyez brièvement sur le bouton Power de la télécommande ou sur le bouton avant. Si rien ne se produit, débranchez le cordon, attendez 20 secondes, puis rebranchez. En cas d'échec, le fusible interne peut être défectueux ; contactez un technicien agréé.

Comment changer la langue de l'interface OSD ?

Allez dans Configuration > Langue. Sélectionnez la langue désirée (par exemple 'french') à l'aide des touches gauche/droite de la télécommande, puis validez avec 'Sauver'. La nouvelle langue ne s'affichera qu'après avoir quitté le menu et rappelé celui-ci (par exemple en appuyant sur LAME! puis en retournant dans le menu).

MODE D'EMPLOI DREAMBOX DM7000-S DREAM MULTIMEDIA

Certificat pour montage de Disque dur

Récepteur numérique Linux OS avec emplacement PCMCIA pour modules d'accès à la réception de programmes DBV libres et cryptés ASTRA et EUTELSAT.

• Support pour disque dur interne
• Lecteur Compact Flash
  • Afficheur graphique

1. Télécommande

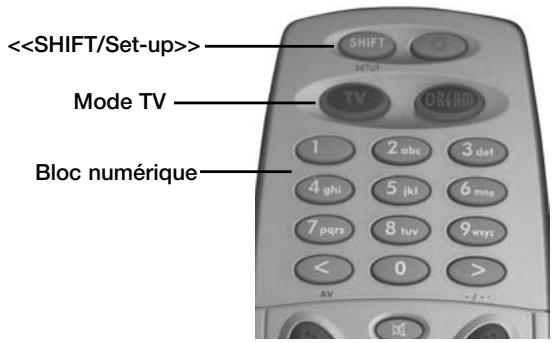

Fonction Shift/Setup Mode commande TV Bloc numérique Défiler vers l'arrière Mode Silence Volume +/- Info Chaîne Touches de direction Menu audio Touches d'options rouge, verte, jaune, bleue Mode TV Mode Radio SHIFT SETUP TV DREAM 1 2 oche 3 adt 4 ghi 5 jhi 6 mse 7 pgs 8 tsw 9 maat < 0 > Marche / arrêt Mode de commande Dreambox Défiler vers l'avant élection Bouquet LAME! Menu principal OK (sélection) Menu VCR (magnétoscope) Commande VCR Menu Aide Télétexte DREAM multimedia

2.1 Vue avant Diodes Emission/Réception Afficheur Emplacement PCMCIA Compact Flash Lecteur de carte à puce Chaîne +/- Alimentation marche / arrêt

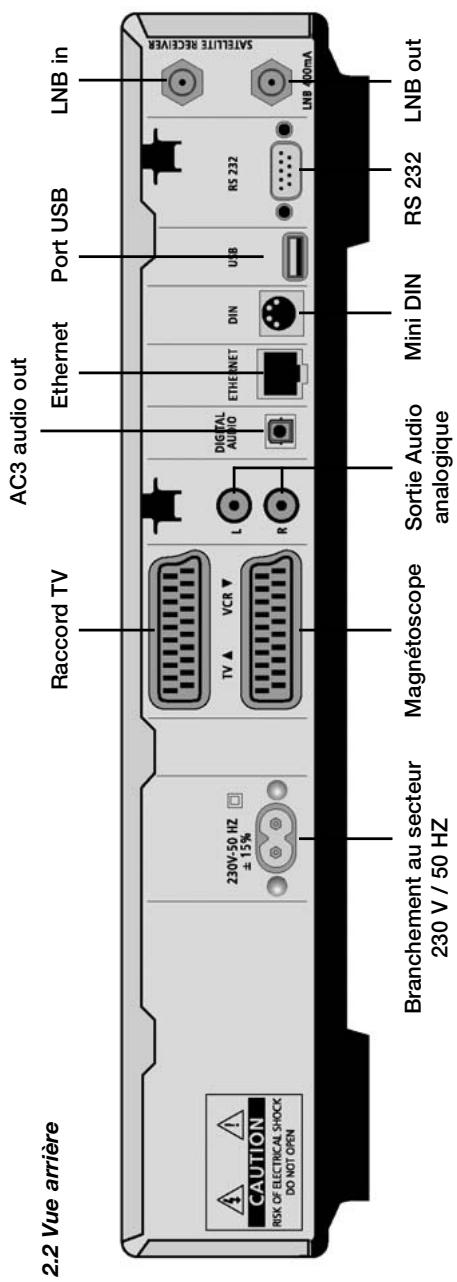

2.2 Vue arrière Raccord TV AC3 audio out Ethernet Port USB LNB in CAUTION RISK OF ELECTRICAL SHOCK DO NOT OPEN 230V-50 HZ ±15% TV ▲ VCR ▼ L R DIGITAL AUDIO ETHEINET DIN USB RS 232 LNB 400mA SATELLITE RECEIVER Branchement au secteur 230 V / 50 HZ Magnétoscope Sortie Audio analogique Mini DIN RS 232 LNB out

3. Sommaire

Chapitre Page

1. Télécommande 3

2. Vues 4

2.1 Vue avant 4

2.2 Vue arrière 4

1. Sommaire 5-6

2. Consignes de sécurité 7 - 9

4.1 Périodes de non utilisation 8

4.2 Consignes de sécurité supplémentaires 8 - 9

1. Mise en service 10-11

5.1 Amplificateur HiFi 10

5.1.1 Analogique 10

5.1.2 Numérique 10

5.2 Interface série RS 232 ....11

5.3 Ethernet 11

1. Consignes pour la mise au rebut .... 11

2. Consignes d'utilisation importantes ..... 11

3. Menu principal 12-22

8.1 Menu Information 14

8.2 Menu Jeux 15

8.3 Menu Fichier 15

8.4 Menu Configuration (Setup) 15

8.4.1 Canaux - Recherche de canaux 16

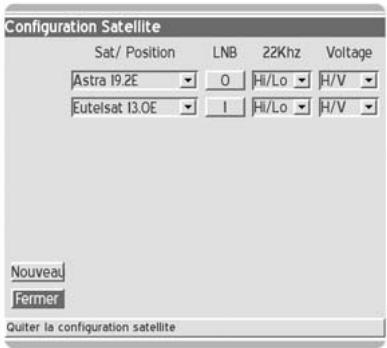

8.4.2 Canaux - Satellites 16-17

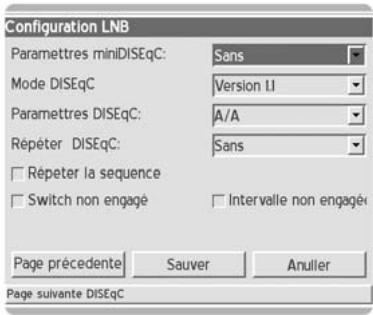

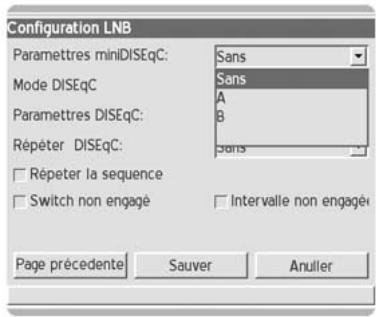

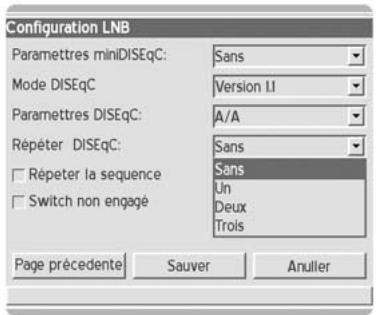

8.4.3 Canaux - Satellites - LNBs 17-18

8.4.4 Réseau 18

8.4.5 Fonction OSD 19

8.4.6 Ecran à cristaux liquides LCD 19

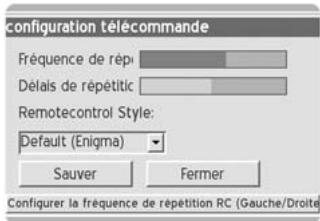

8.4.7 Télécommande 20

8.4.8 Vidéo 20

8.4.9 Themes 20-21

8.4.10 Langue 21

8.4.11 Minuteur 21

8.4.12 Disque dur 22

1. Interface commune ..... 22

2. Actualisation 23

3. EPG (guide électronique de programmation) ..... 23-24

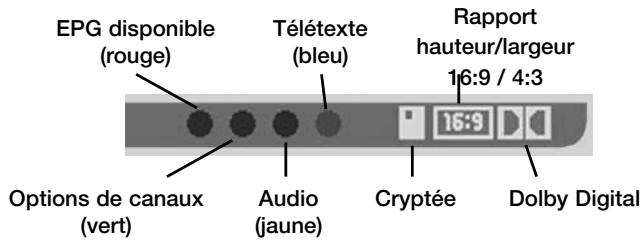

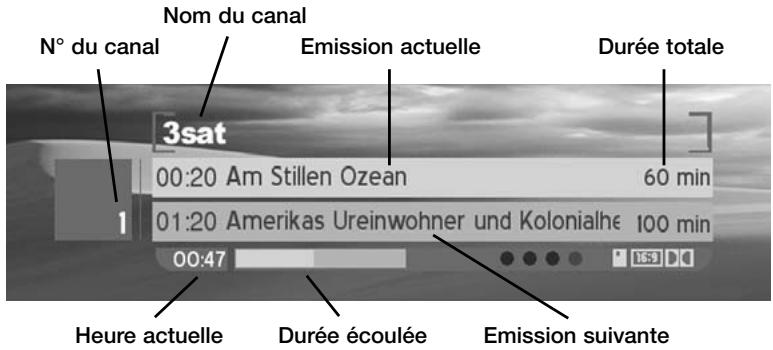

4. Barre d'informations ..... 24-25

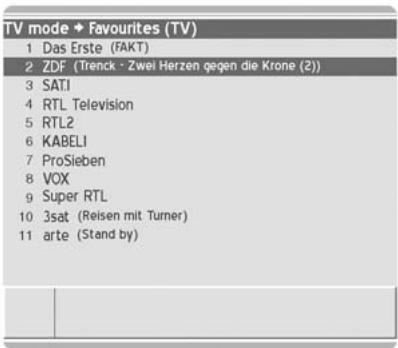

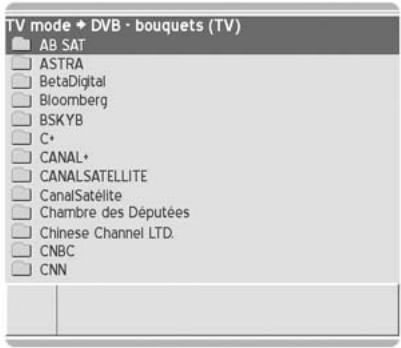

5. Liste des canaux ..... 25-27

6. Veille, désactivation de la Dreambox et Reset ..... 28

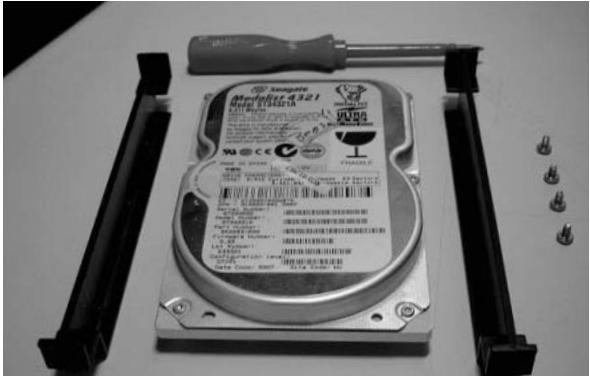

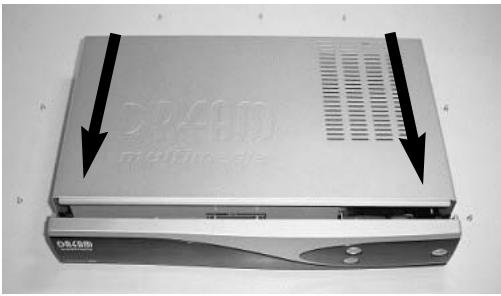

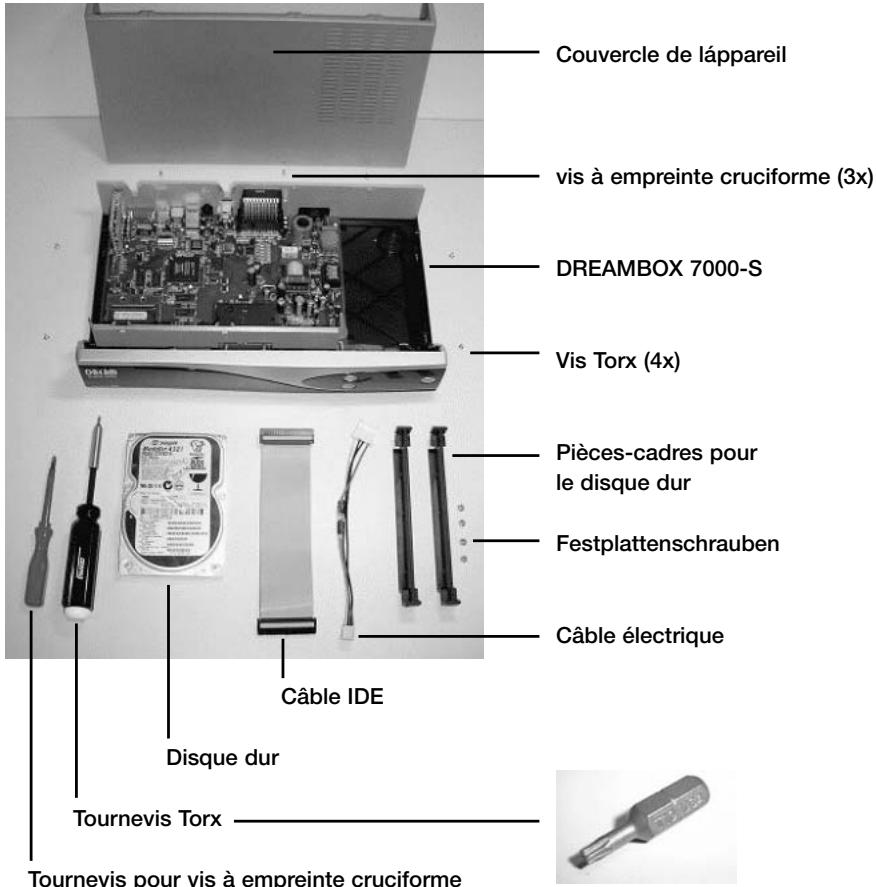

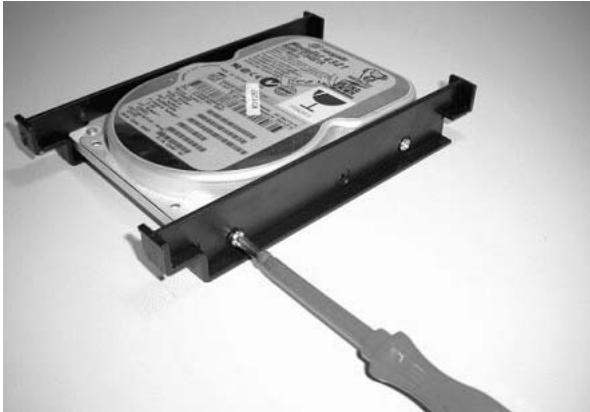

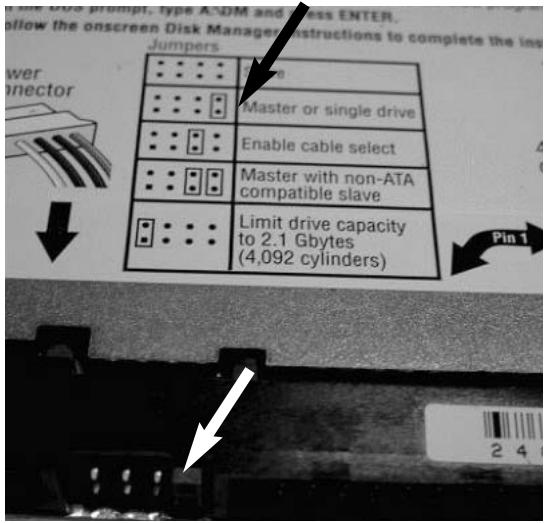

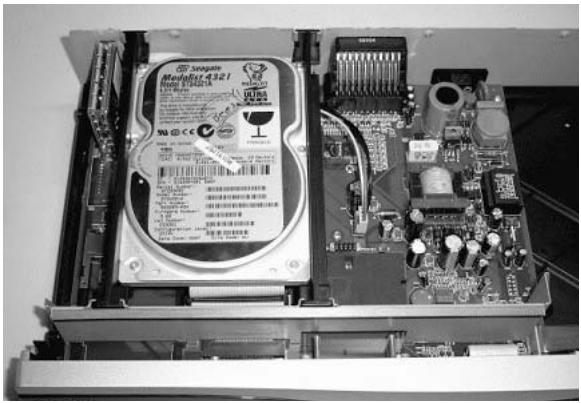

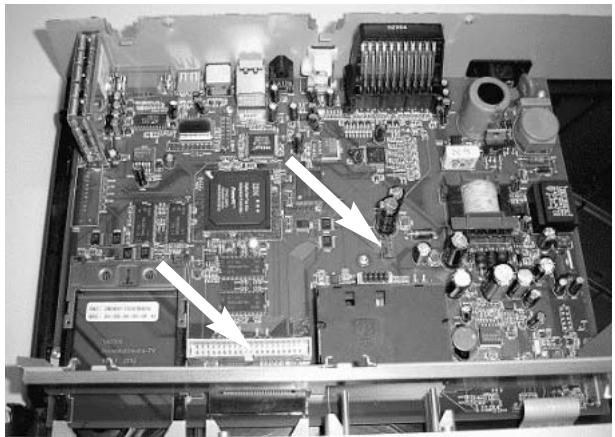

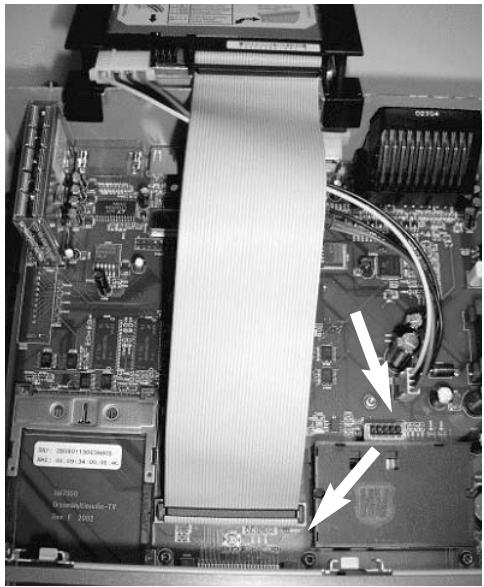

7. Instructions d'incorporation du disque dur ..... 28-35

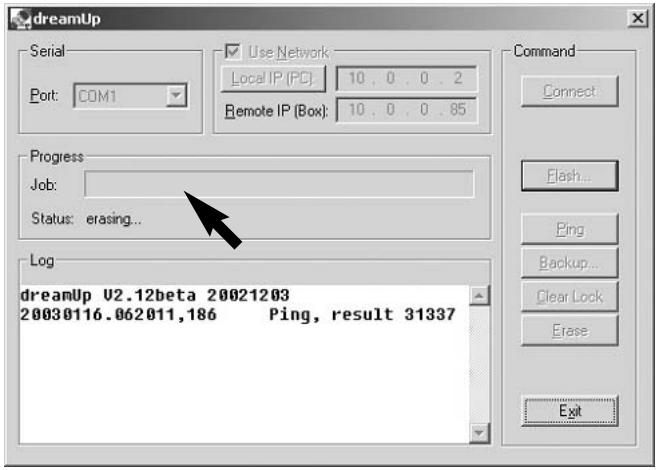

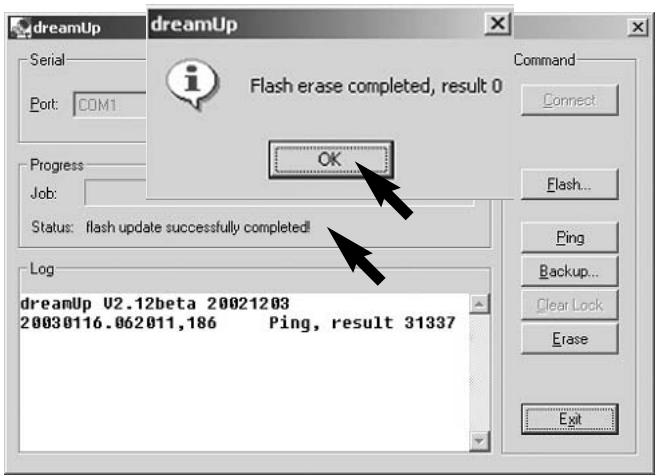

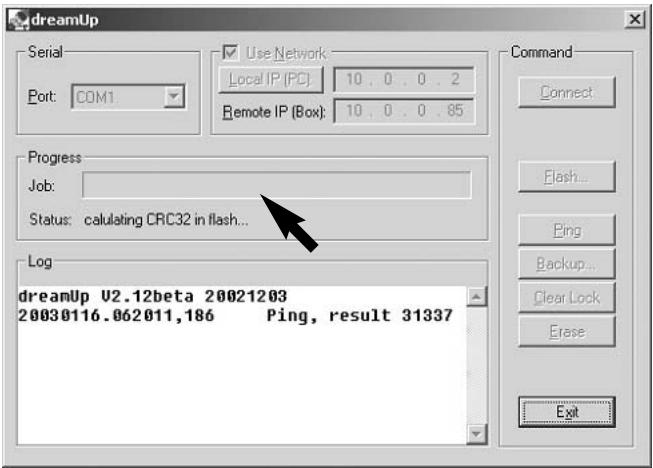

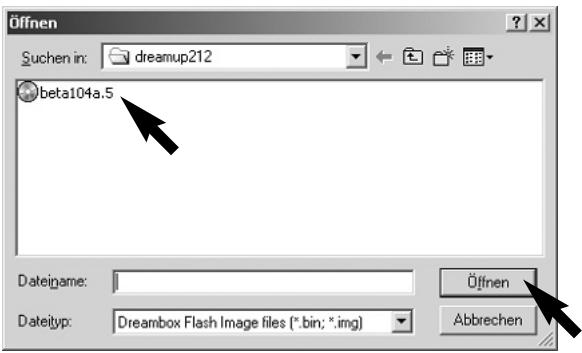

8. DreamUp - Actualisation du logiciel d'exploitation ..... 36

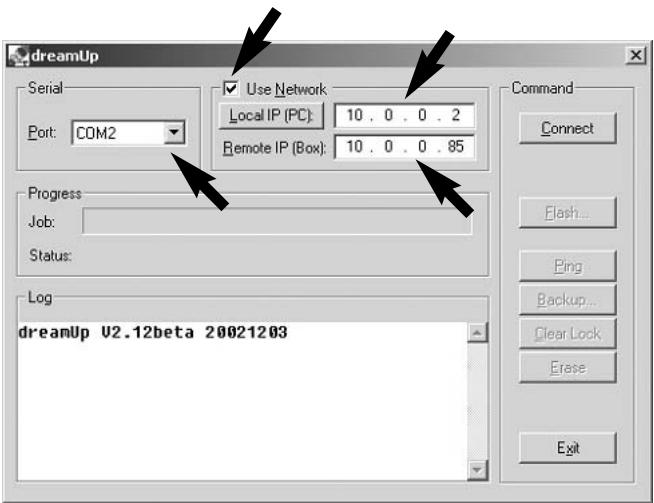

16.1 DreamUp - Préparation du logiciel 37

3. Sommaire

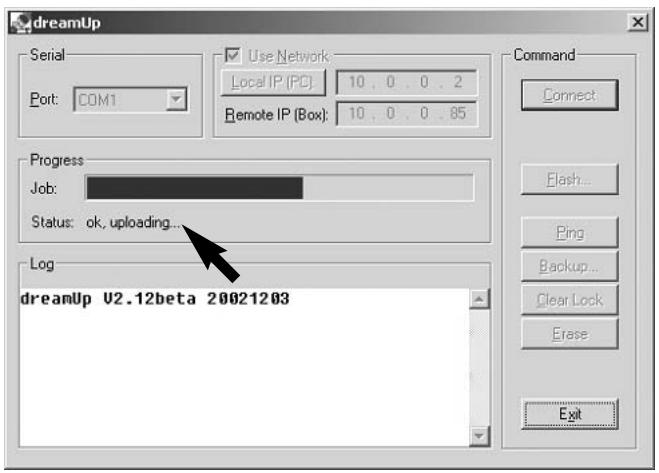

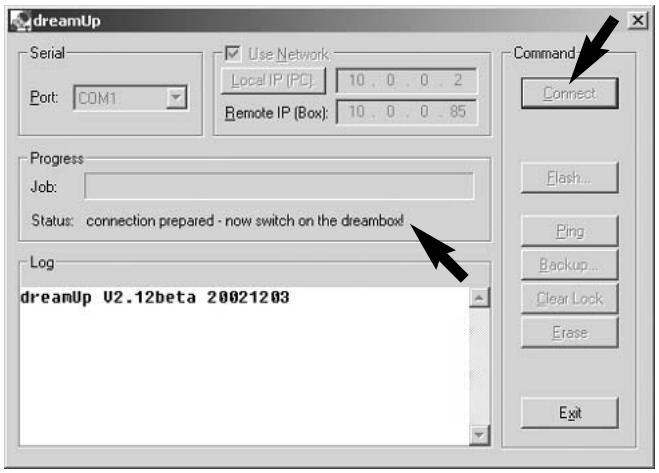

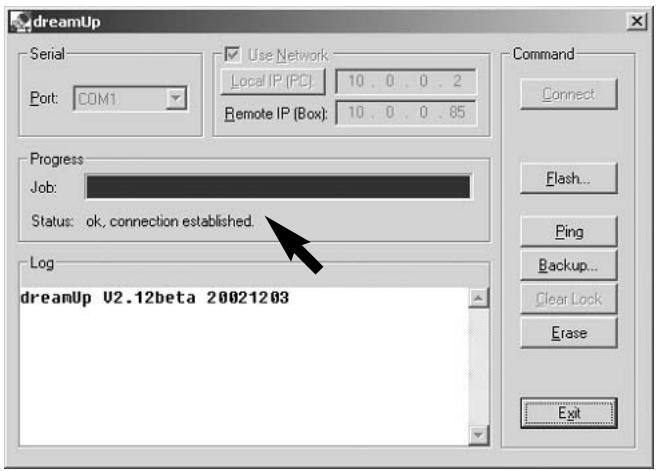

16.2 DreamUp - Etablissement de la liaison 38-39

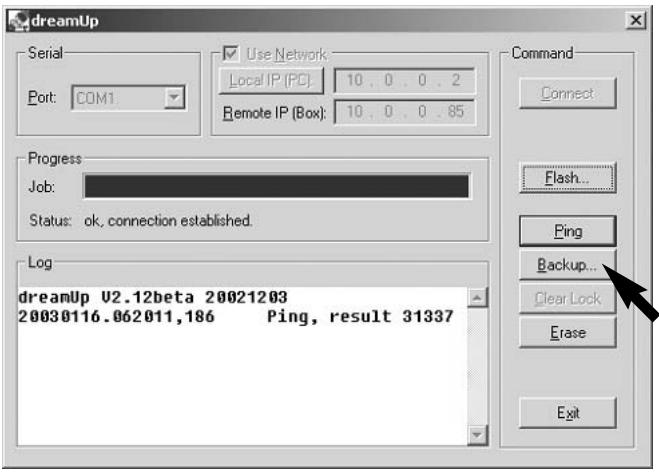

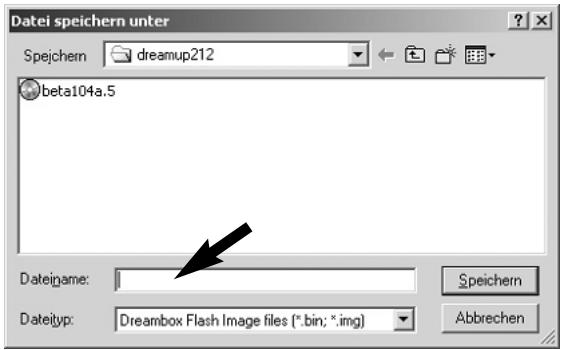

16.3 DreamUp - Fonction de sauvegarde ..... 40-41

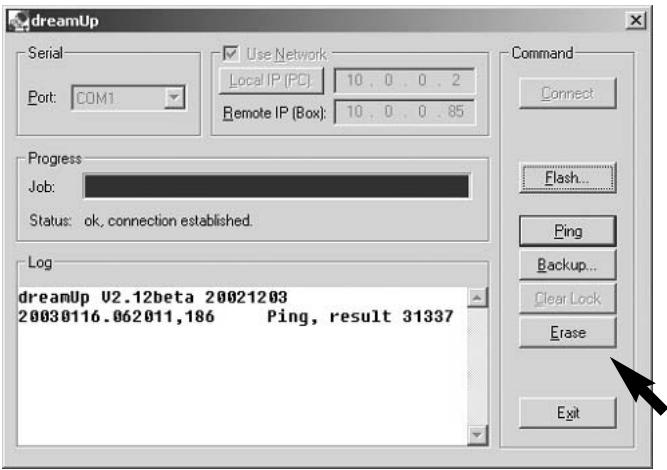

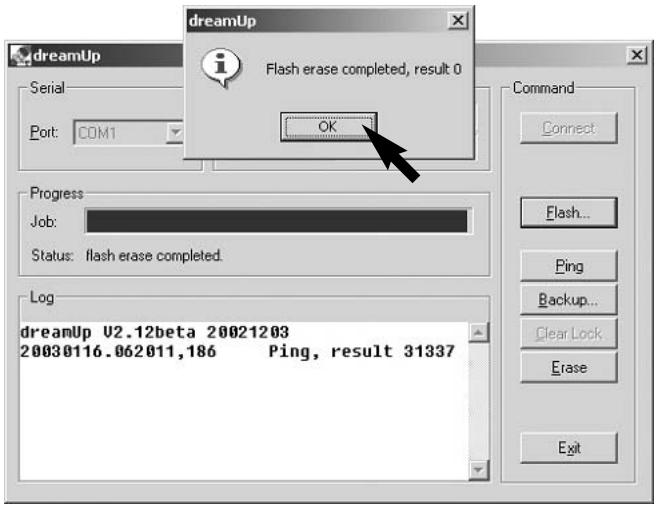

16.4 DreamUp - Effacer le logiciel d'exploitation ..... 42-43
16.5 DreamUp - Enregistrement du logiciel sur mémoire Flash .... 43-46
16.6 Ramener la Dreambox sur les réglages par défaut ..... 46
17. Configuration de la commande du téléviseur ..... 47
17.1 Déroulement de la programmation ..... 47
18. Liste des appareils TV 48-55
19. Données techniques ..... 56-58
20. Répertoire des mots-clés ..... 59-66

Bulletin de garantie 67

Bulletin d'incorporation du disque dur (HDD) 68

4. Consignes de sécurité

Avant de mettre la DM 7000 en service, veuillez, pour votre propre protection, lire entièrement les consignes de sécurité. En effet, le fabricant décline toute responsabilité des dommages provoqués par des manipulations inexpertes et par le non-respect des précautions de sécurité requises.

• L'appareil devra être installé de façon à être suffisamment aéré. Ne recouvrez jamais le couvercle de l'appareil et placez-le à une distance suffisante d'autres appareils. Les ouïes de l'appareil devront toujours rester dégagées pour que la chaleur produite dedans puisse s'échapper.
• Ne placez aucun vase ni autre récipient rempli de liquide sur l'appareil. N'exposez jamais l'appareil à de l'eau gouttante ni à des projections d'eau.
• Ne posez aucun objet inflammable (bougie, lampe à pétrole) sur l'appareil.
• L'appareil n'est prévu que pour fonctionner en climat tempéré.
• Ne tentez jamais d'ouvrir vous-même l'appareil ! Vous risquez de vous électrocuter. S'il faut un jour l'ouvrir, confiez s.v.p. cette opération à du personnel formé à cet effet.

CAUTION RISK OF ELECTRICAL SHOCK DO NOT OPEN

• N'introduisez jamais quelques objets métalliques que ce soit dans les tiroirs ou dans les ouïes de ventilation de l'appareil.
• L'incorporation ou la conversion d'un disque dur est une opération réservée à du personnel formé à cet effet ou à un revendeur à qui ces opérations ont été enseignées.

ATTENTION !

Toute conversion ou transformation effectuée sur l'appareil signifie la perte du bénéfice de la garantie, sauf si cette opération a été accomplie par un revendeur et attestée par écrit par ce dernier.

ATTENTION!

Nous vous recommandons de confier l'incorporation du disque dur à un revendeur.

Le bénéfice de la garantie est perdu en cas d'incorporation inexperte du disque dur.

4.1 Périodes de non utilisation

• Si l'appareil doit rester assez longtemps sans servir, débranchez le complètement du secteur.
• De même, si un orage se produit, débranchez sa fiche mâle de la prise de courant.

4.2 Consignes de sécurité supplémentaires

• Raccordement à l'unité externe (LNB)
Avant de brancher ou débrancher le cordon de la LNB, veuillez d'abord, de la prise de courant, débrancher le cordon électrique de la DM 7000.
• Raccordement au téléviseur
Avant de raccorder le câble SCART à votre téléviseur, veuillez d'abord, de la prise de courant, débrancher le cordon électrique de la DM 7000.
- Débranchez immédiatement l'appareil du secteur si son cordon électrique et/ou sa fiche mâle présentent des dégâts.
- Débranchez immédiatement l'appareil du secteur s'il a été exposé à l'humidité ou si de l'humidité a pénétré dedans.
- Débranchez immédiatement l'appareil du secteur s'il présente de forts dégâts apparents.

N'exposez pas la Dreambox directement aux rayons solaires, à un risque d'être frappée par la foudre, ni à la pluie.

Mise à la terre: il faut relier le cordon de la LNB à la terre.

Le système de terre doit correspondre à SABS 061.

Nettoyage: de la prise de courant, débranchez le cordon électrique de la Dreambox avant de nettoyer cette dernière. Utilisez un chiffon légèrement humecté, sans produit de nettoyage.

Ne raccordez la DM 7000 qu'à des prises adaptées pour la recevoir. Ce branchement ne doit provoquer aucune surcharge.

Généralités:

Température ambiante +15°C ... +35°C

Humidité de l'air < 80%

Dimensions (l x p x h): 374 mm x 230 mm x 63 mm

Poids: 1,8 kg sans disque dur

Vérifiez que la livraison est au complet. Eléments compris dans les fournitures:

1 Récepteur
1 Cordon électrique de raccordement au secteur
1 Télécommande
1 Notice d'utilisation (téléchargez la version actuelle depuis http://www.dream-multiedia-tv.de)
1 Carte de garantie
2 Batteries (microbatteries de 1,5V)
2 Pièces-cadres pour le disque dur (intégrées à la fabrication dans l'appareil)
1 Câble de raccordement IDE
1 Câble de branchement électrique pour le disque dur

Disponible en outre :

1 Clavier à transmission infrarouge
- Insérez les batteries ci-jointes dans le compartiment à batteries de la télécommande, en respectant leur polarité.
- Avant de brancher le récepteur, veuillez d'abord lire les consignes de sécurité énoncées à la section 6. Consigne de sécurité.
- Raccordez l'unité externe (miroir, LNB) au récepteur via un connecteur F situé à l'entrée du LNB.
- Reliez le récepteur à votre téléviseur via un câble Scart (prise Scart TV) ainsi que, si présent, à un magnétoscope ou lecteur de DVD (prise Scart VCR).
- Branchez le cordon d'alimentation électrique dans le récepteur puis dans une prise femelle en 230 V / 50 Hz appropriée.

5.1 Amplificateur HiFi

5.1.1 Analogique

Pour relier la Dreambox à votre ampli HiFi, utilisez s.v.p. un câble Cinch approprié et raccordez celui-ci au port Audio D/G et à une entrée libre (par ex. AUX ou CD) de votre ampli HiFi.

5.1.2 Numérique

Si votre ampli devait être équipé d'une entrée optique correspondante, reliez la prise DIGITAL AUDIO du récepteur à l'entrée optique de votre ampli via un câble à fibre optique. Vous disposez de fréquences d'échantillonnage de 16, 22,05, 24, 32, 44,1 et 48 kHz. De même, le signal numérique Dolby Digital (AC3), si émis, est disponible sur ce port.

6. Consignes pour la mise au rebut, 7. Consignes d'utilisation importante

5.2 Interface série RS 232

L'interface série RS 232 sert à actualiser le logiciel d'exploitation et à programmer d'avance au moyen d'un PC.

5.3 Ethernet

L'interface Ethernet sert à actualiser le logiciel d'exploitation et à programmer d'avance au moyen d'un PC.

6. Consignes pour la mise au rebut

L'emballage de la DM 7000 se compose exclusivement de matériaux recyclables. Veuillez réintroduire les composants de l'emballage, préalablement triés par matières, dans un circuit de récupération approprié.

7. Consignes d'utilisation importante

Un affichage sur écran (OSD - On-Screen Display) simplifie considérablement la commande de la Dreambox. Toutes les options disponibles sont indiquées par 4 points de couleur (rouge, vert, jaune, bleu) et peuvent être activées à l'aide de la télécommande. Les options peuvent varier en fonction du menu et seront désignées en conséquence dans chaque menu.

Vous pouvez quitter tous les menus et toutes les listes de chaînes en appuyant sur la touche LAME!.

Le pilotage des menus a lieu d'une manière générale par le biais des touches de direction situées sur la télécommande.

Pour entrer dans un sous-menu, appuyez sur la touch „OK“.

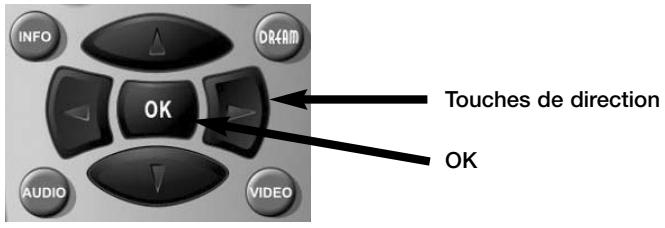

INFO DREAM OK AUDIO VIDEO Touches de direction OK

8. Menu principal

8. Menu principal

La fonction OSD (On Screen Display) vous permet de pénétrer dans les différents sous-menus.

Mode fichiers

Vous entrez idi dans le menu Fichier.

Vous entrez ici dans le menu Infos.

Mise en veille

Ici, vous commutez la Dreambox en mode Veille profonde.

Vous entrez ici dans le menu Configuration.

i Pie Jeux

Vous entrez ici dans le menu Jeux.

VCR

Ici, vous commutez la prise Scart en port d'entrée / sortie vidéo.

Horloge

Ici vous entrez dans le menu Minuteur.

e Time i Mode TV

Ici, vous commutez sur le mode TV.

Vous commutez ici sur le mode Radio.

8.1 Menu Info

Les touches de direction de votre télécommande vous permettent de rejoindre les sous-menus suivants:
    A["Infos<br>[retour"]
Infos réseau
A propos de Viso...
Satfind] --> B["Streaminfo<br>Name: ZDF<br>Provider: ZDFvision<br>Video PID: 006eh (110d)<br>Audio PID: 0078h (120d)<br>PCR PID: 006eh (110d)<br>PMT PID: 0064h (100d)<br>Teletext PID: 0082h (130d)<br>Format VIDEO 720x576 16:9<br>Transport Stream ID: 0437h<br>Original Network ID: 0001h<br>Service ID: 6d66h"]
    B --> C["Streaminfo<br>Systeme de cryptages supportés<br>rien<br>Utilisé:<br>rien"]
    C --> D["Streaminfo<br>Satellite: Astra I9.2E<br>Fréquence: 1 1 9 5 3 MHz Inv: <br>Polarité: Horizontal FEC: 3/4<br>Fréquence sym: 2 7 5 0 0 KSymb/s"]
    D --> E["Streaminfo<br>SNR 80%<br>AGC 75%<br>BER 0<br>LOCK SYNC"]
    E --> F["A propos de Viso...<br>Dream-Multimedia-TV<br>DM7000<br>Processeur: STB04500, 252MHz<br>Tuner: Satellite<br>Disque dur:<br>CF-ATA (master, I22 MB)<br>Version du logiciel :<br>Version I.O.2, 05.I2.2002<br>OK<br>DREAM multimedia"]

8.2 Menus Jeux

Ce menu vous permet de choisir entre les jeux Snake et Teris, ou d'appeler le décodeur de vidéotexte.

Plugins [back] Snake - a game for a short break Videotext - Software Decoder Pas de description disponible.

8.3 Menu Fichier

Ce menu vous permet de gérer vos fichiers sur le disque dur.

File Mode root harddisk Favourites (File) Aufgenommene Filme

8.4 Menu Configuration (Setup)

Les touches de direction suivantes de votre télécommande vous permettent de rejoindre les sous-menus suivants:

Réglages [retour] Chaines... Réseau... OSD LCD... Télécommande Vidéo... Thèmes... Language... Disque Dur... Interface commune... Mise à jour... Retour au menu principal

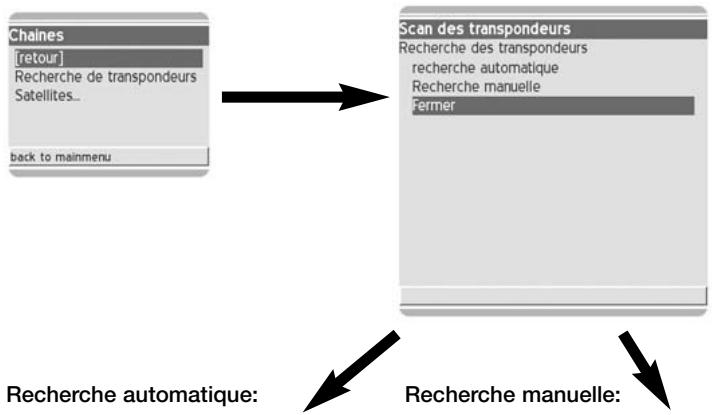

8.4.1 Canaux - Recherche de canaux

Scan des transpondeurs Réseau Automatique Pour rechercher un sat. valide appuyez sur OK SNR 80% AGC 75% BER 0 LOCK SYNC Fermer Choisir provider satellite / Cable (OK)

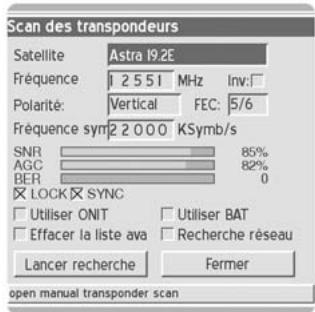

Scan des transpondeurs Satellite Astra 19.2E Fréquence 1 2 5 5 1 MHz Inv: Polarité: Vertical FEC: 5/6 Fréquence sym 2 2 0 0 0 KSymb/s SNR 85% AGC 82% BER 0 ☑ LOCK ☒ SYNC ☐ Utiliser ONIT ☐ Utiliser BAT ☐ Effacer la liste ava ☐ Recherche réseau Lancer recherche Fermer open manual transponder scan

8.4.2 Canaux - Satellites

Configuration Satellite Sat/ Position LNB 22Khz Voltage Astra 19.2E 0 Hi/Lo H/V Eutelsat 13.0E 1 Hi/Lo H/V Nouveau Fermer Quiter la configuration satellite

Ce menu permet de modifier les satellites, d'en ajouter un ou plusieurs. L'ajout d'un nouveau satellite a lieu par „Nouveau“. La modification d'un satellite a lieu après avoir choisi ce dernier. Pour quitter ce menu, utilisez „Fermer“.

Après avoir choisi „LNB“, modifiez les LNB ou ajoutez-les.

Configuration LNB LNB 0 LNB I Nouveau LOF/L: 0 9 7 5 0 LOF/H: 1 0 6 0 0 Seuil 1 1 7 0 0 □ Augmenter le voltage Sauver Anuller Page suivante

Si vous activez „Increase voltage“, le système hausse de 0,5 volt la tension envoyée aux LNB. C'est nécessaire en présence de câbles d'antenne longs ou si un câble d'antenne présente une atténuation excessive.

Une fois les réglages effectués, sauvegardez-les par „Enregistrer“, sinon abandonnez l'opération.

8.4.3 Canaux - Satellites - LNBs

Les sous-menus suivants servent à personnaliser les réglages de la LNB / de l'installation de réception satellite, par ex. en cas d'emploi d'un commutateur.

Configuration LNB Paramètres miniDISEqC: Sans Mode DISeqC Version LI Paramètres DISeqC: A/A Répéter DISeqC: Sans Répéter la sequence Switch non engagé Intervalle non engagée Page précédente Sauver Anuller Page suivante DISeqC

Configuration LNB Paramètres miniDISEqC: Sans Mode DISEqC Sans A Paramètres DISEqC: B Répéter DISEqC: Sans Répéter la sequence Switch non engagé Intervalle non engagée Page précédente Sauver Anuller

Configuration LNB Paramètres miniDISEqC: Sans Mode DISeqC Version 1.1 Paramètres DISeqC: None Version 1.0 Répéter DISeqC: Version 1.1 Répéter la sequence Version 1.2 Switch non engagé Intervalle non engagé Page précédente Sauver Anuller

Configuration LNB Paramètres miniDISEqC: Sans Mode DISEqC Version 1.1 Paramètres DISEqC: A/A Répéter DISEqC: A/A Répéter la sequence B/A Switch non engagé B/B Page precedente Sauver Anuller

Configuration LNB Paramètres miniDISEqC: Sans Mode DISEqC Version 1.1 Paramètres DISEqC: A/A Répéter DISEqC: Sans Répéter la sequence Sans Switch non engagé Un Deux Trois Page précédente Sauver Anuller

Une fois les réglages effectués, sauvegardez-les par „Enregistrer“, sinon abandonnez l'opération.

8.4.4 Réseau

Voici le panneau servant à régler la configuration de votre réseau.

Configuration réseau IP: 10 .0 .0 .97 Netmask: 255 .0 .0 .0 Nameserver: 127 .0 .0 .1 Gateway: 127 .0 .0 .1 Configure Network Sauver Fermer Entrez l'adresse IP de la DreamBox (0...9. gauci)

IP: Inscrivez ici l'adresse IP de votre Dreambox (par ex. 192.168.0.5)

Netzmask (Masque de réseau): (par ex. 255.255.255.0)

Nameserver (Serveur de noms de domaine): Inscrivez ici un serveur DNS

(par ex. 194.25.0.60,194.25.0.68,194.25.0.52 de la Deutsche Telekom

(http://www.telekom.de/dtag/ipl1/cda/level4s_a/0,3682,17684,00.html))

Gateway (Passerelle): Inscrivez ici la passerelle standard

(par ex. 192.168.0.1, l'IP de votre routeur)

Une fois les réglages effectués, sauvegardez-les par „Enregistrer“, sinon abandonnez l'opération.

8.4.5 OSD

Voici le panneau de réglage de la fonction OSD (On Screen Display).

OSD Setup Voir l'OSD de la mise a jour EIT Alpha: Luminosité: Contraste: Sauver Fermer Voir l'OSD si une nouvelle info se présente

Transparence: Réglez ici la transparence de la fonction OSD.

Luminosité: Réglez ici sa luminosité.

Contraste: Réglez ici son contraste.

Une fois les réglages effectués, sauvegardez-les par „Enregistrer“, sinon abandonnez l'opération.

8.4.6 Ecran à cristaux liquides LCD

Voici le panneau de réglage de l'écran de votre Dreambox.

Configuration LCD Luminosité: Contraste: Pause Inverted: Sauver Fermer Regler la luminosité LCD (gauche/droite)

Il vous permet de régler la luminosité, le contraste et la luminosité en veille.

Une fois les réglages effectués, sauvegardez-les par „Enregistrer“, sinon abandonnez l'opération.

8.4.7 Télécommande

Voici le panneau de réglage de votre télécommande.

configuration télécommande Fréquence de rép: Délais de répétitic Remotecontrol Style: Default (Enigma) Sauver Fermer Configurer la fréquence de répetition RC (Gauche/Droite)

Vous pouvez régler ici la fréquence de répétition et la fréquence de retardement. Une fois les réglages effectués, sauvegardez-les par „Enregistrer“, sinon abandonnez l'opération.

8.4.8 Vidéo

Voici le panneau de réglage des paramètres vidéo.

Reglages video Colorformat: FBAS Aspect Ratio: 4:3 letterbox Sauver Fermer Choisir le format couleur (Gauche, Droite)

Colorformat (Format couleurs): Choisissez entre RGB, SVideo ou FBAS Aspect Ratio (Rapport hauteur / largeur): Choisissez entre 4:3 (fente de boîte aux lettres), 4:3 (mode recadré) ou 16:9 (PIN8)

Une fois les réglages effectués, sauvegardez-les par „Enregistrer“, sinon abandonnez l'opération.

8.4.9 Skin (themes)

Ce panneau vous permet de choisir entre deux skins (themes) OSD différents:

Reglage des themes Themes: Bluenigma BIG Screwed Stone Sauver Fermer Choisir le theme et appuyez OK pour sauver

Skins (themes): Choisissez votre theme préféré.

Une fois les réglages effectués, sauvegardez-les par „Enregistrer“, sinon abandonnez l'opération.

Un nouvel theme ne s'active qu'après un réamorçage!

8.4.10 Langue

Ce panneau vous permet de choisir la langue OSD voulue.

Reglages langue Lanques: french Sauver Fermer Choisir la langue (Gauche, Droite)

Langue: choisissez la langue OSD voulue.

Une fois les réglages effectués, sauvegardez-les par „Enregistrer“, sinon abandonnez l'opération.

La nouvelle langue ne s'active qu'après que vous avez appelé à nouveau le menu!

8.4.11 Timer (Minuteur)

Ce panneau contient les réglages relatifs à votre minuteur / liste d'enregistrements.

Listes horloge 2003 February Monday. IO 20:48 2003 February Monday. IO 20:48 Enregistrement DVR ZDF Fermer Mise à jour Ajouter Effacer Choisir l'année (OK)

Inscrivez ici manuellement les canaux avec leurs options d'enregistrement, ou modifiez le contenu de votre liste d'enregistrements. Ici, vous pouvez aussi effacer, par „Remove“, les options d'enregistrement provenant de l'EPG.

Une fois ces réglages effectués, sauvegardez-les par „Enregistrer“ ou par le biais de la touche LAME!.

8.4.12 Disque dur

Ce panneau contient les réglages du disque dur incorporé.

Configuration Disque dur ... retour CF-ATA (master. 0.128 GB) Pas de description disponible.

Commencez par choisir le disque dur trouvé puis appuyez sur la touche „OK“ pour visualiser les informations relatives à ce dernier, ou pour le reformater.

CF-ATA Modèle: CF-ATA Capacité: 0.128 GB Connecté: master Status: Utilisé, 0.094 Go (~2 minutes) libre Fermer Format

Modèle: modèle de disque dur trouvé.

Capacité: capacité du disque dur raccordé.

Connecté: port maître ou esclave.

Statut: capacité mémoire encore libre sur le disque dur.

Pour configurer un nouveau disque dur ou pour effacer complètement son contenu, choisissez s.v.p. „Format“. Choisissez sinon „Fermer“.

Ce panneau contient les options de votre interface commune:

Common Interface Module Reset Init no module OK reset the common interface module

Reset: Vous pouvez effectuer ici un Reset de l'interface commune.

Init: Vous pouvez initialiser ici nouvellement l'interface commune.

10. Upgrade (Actualisation)

Ce panneau vous permet d'actualiser, via Internet, le micrologiciel de votre Dreambox.

Actualisation du software Choisissez la version du soft que vous désirez in:

Erreur! Can't resolve hostname! (URL: http://www.dream-multimedia-tv.de/dm7000/ update/catalog.xml) OK

Ce message d'erreur s'affiche si, dans la configuration du réseau (voir section 8.4.4 Réseau) vous n'avez pas défini de passerelle ni de serveur DNS dans Internet.

11. EPG (Guide électronique de programmation)

La touche d'option rouge, située sur la télécommande, vous permet d'entrer dans les listes EPG.

Maintenant, vous avez la possibilité, par le biais de la touche „OK“ de visualiser des informations avancées sur l’émission.

OK

La touche d'option verte vous permet d'inscrire l'émission dans votre liste de minuteur. (voir section 8.4.11 Minuteur)

12. Barre d'informations

La barre d'informations s'affiche lors d'un changement de programme et vous indique les données ci-dessous. Vous pouvez appeler la barre d'informations à tout moment, en appuyant sur la touche „OK“ de votre télécommande.

Nom du canal N° du canal Emission actuelle Durée totale 3sat 00:20 Am Stillen Ozean 60 min 01:20 Amerikas Ureinwohner und Kolonialhe 100 min 00:47 Heure actuelle Durée écoulée Emission suivante

EPG disponible (rouge) Télétexte (bleu) Rapport hauteur/largeur 16:9 / 4:3 Options de canaux (vert) Audio (jaune) Cryptée Dolby Digital

„Cryptée“ est mis en évidence (teinte orange), dès que l’émission passe cryptée sur l’antenne.

„Rapport hauteur/largeur“ est mis en évidence (teinte orange), dès que l’émission passe sur l’antenne au format 16:9. Sinon vaut le format 4:3.

„Dolby Digital“ est mis en évidence (teinte orange), dès que l’émission passe sur l’antenne en Dolby Digital.

13. Listes des canaux

Dans la liste des canaux la touche d'option verte

vous permet de choisir entre différentes représentations de la liste des canaux:

• Liste simple des canaux
• Liste à trois colonnes
• Liste des canaux avec liste des bouquets

TV mode → DVB - bouquets (TV) AB SAT ASTRA BetaDigital Bloomberg BSKYB C+ CANAL+ CANALSATELLITE CanalSatélite Chambre des Députées Chinese Channel LTD. CNBC CNN

Voici une liste des canaux avec liste des bouquets.

La touche d'option jaune sur la télécommande

vous permet de passer de la fenêtre droite à la gauche et inversement.

La touche d'option rouge sur la télécommande vous permet d'entrer dans le

menu services retour Activer mode mobile Supprimer service Ajouter un service a la Playlist

menu Service. Ici, vous pouvez inscrire le canal voulu dans la liste de vos préférences ou dans la liste Play.

Voici une liste mono-colonne des canaux.

La touche d'option bleue vous permet d'entrer dans le menu Préférences.

Voici une liste des canaux à trois colonnes.

TV mode ➕ DVB - TV services 270 PREMIÈRE SPO 770 RTL TELE Letzel 381 SFB1 277 PREMIÈRE SPO 535 RTL Television 643 SFR 250 PREMIÈRE STAI 536 RTL World 771 Sky News 722 Private Gold 537 RTL2 975 Sky News 322 ProSieben 645 RTL4 680 SMS TV 440 ProSieben Austri. 646 RTL5 246 Sonnenklar TV 439 ProSieben Schw. 427 RTL9 622 Speiktrum 773 QVC GERMANY 1051 RTM - MAROC 683 SPORT 1045 RADIO 1055 RTPI 991 Sport I 1046 RADIOS ESP. 408 SANTE-VIE 346 SPORT+ 1053 RAI I 327 SAT.I 968 SPORTMANIA 1043 REAL MADRID T 443 SAT.I A 972 SPORTMANIA 627 Reality TV 298 SAT.I-CH 236 SR Fernsehen St 613 RFM-TV 778 SBS6 990 Stanice O 729 RFO SAT 339 SEASONS 320 STUDIO UNIVEF 836 RTBF SAT 986 SEASONS 538 Super RTL 540 RTL Shop 651 Service1 244 SUDWEST BW Pas de données disponibles pour ce service

14. Standby, désactivation de la Dreambox, Reset, 15. Disque dur \_\_\_\_

14. Standby (Veille), désactivation de la Dreambox et Reset

Pour amener votre Dreambox en mode Veille (Standby), appuyez s.v.p. une fois brièvement sur la touche de mise sous tension (Power). Elle se trouve en haut à droite de votre télécommande.

SHIFT

Pour amener votre Dreambox en mode Veille profonde (Deep-Standby), rendez-vous s.v.p. dans le menu principal puis choisissez l'option „Fermer“ puis confirmez par la touche „OK“.

Le système mémorise tous les réglages et la Dreambox se rend en Veille profonde, ou appuyez sur la touche Power de la télécommande pendant 5 secondes.

Pour effectuer un Reset, appuyez simultanément sur les trois touches de la Dreambox.

15. Instructions d'incorporation du disque dur

Nous décrivons ici comment incorporer un disque dur dans votre Dreambox DM 7000.

Souvenez-vous à ce titre qu'il faut respecter, lors des manipulations d'appareils électroniques, les prescriptions ESD relatives aux décharges électrostatiques. Veillez bien à être vous-même relié à la terre. Ne défaites pas les vis de l'appareil dans le salon ni dans des pièces comportant un tapis ou d'autres revêtements susceptibles d'accumuler de l'électricité statique. Défaites les branchements de l'appareil. N'ouvrez l'appareil qu'à l'aide des outils mentionnés ici. Evitez tout contact corporel avec les composants situés sur la carte principale. Si ces instructions vous paraissent trop complexes ou qu'elles soulèvent à leur tour trop de questions, adressez-vous en toute confiance au revendeur le plus proche ou à un technicien réparateur TV. Rappelez-vous des consignes relatives à la garantie énoncées à la page 8 de la présente notice.

1. Standby, désactivation de la Dreambox, Reset, 15. Disque dur

Cette figure vous indique le matériel requis pour incorporer le disque dur.

Couvercle de láppareil vis à empreinte cruciforme (3x) DREAMBOX 7000-S Vis Torx (4x) Pièces-cadres pour le disque dur Festplattenschrauben Câble électrique Câble IDE Disque dur Tournevis Torx Tournevis pour vis à empreinte cruciforme

Liste des pièces

1 Dreambox (comprenant le couvercle du boîtier, 4 vis Torx (à gauche et à droite), 3 vis à empreinte cruciforme (à l'arrière))
1 Tournevis pour vis à empreinte cruciforme
1 Tournevis Torx (embout T10)
1 Disque dur (voir liste des disques durs testés sur www.dream-multimedia-tv.de)
1 Câble IDE
1 Câble électrique
2 Pièces-cadres pour le disque dur (elles ont été placées à la fabrication dans la Dreambox)
4 Vis de votre choix pour fixer le disques dur

15. Instructions d'incorporation du disque dur

A l'aide du tournevis pour vis à empreinte cruciforme, dévissez les trois vis à empreinte cruciforme situées au dos de l'appareil.

A l'aide du tournevis Torx, dévissez les deux vis Torx situées sur le côté droit de l'appareil.

A l'aide du tournevis Torx, dévissez les deux vis Torx situées sur le côté gauche de l'appareil.

Pour retirer le couvercle de l'appareil, tirez-le par l'arrière.

Enlevez les pièces-cadres du disque dur: extrayez-les par le haut.

Vous pouvez voir ici la Dreambox sans les pièces-cadres du disque dur. Vous pouvez voir les prises de branchement du câble IDE et du câble électrique du disque dur.

Raccordez le câble IDE et le câble électrique à votre disque dur. Vous pouvez également le faire après avoir monté les pièces-cadres du disque dur.

15. Instructions d'incorporation du disque dur

Maintenant, il vous faut le tournevis pour vis à empreintes cruciformes, les pièces-cadres du disque dur, le disque dur et les quatre vis de votre choix.

Model 4321 SALADIS SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4320 SALADIS 4320 SALADIS 4320 SALADIS 4320 SALADIS 4320 SALADIS 4320 SALADIS 4320 SALADIS 4320 SALADIS 4320 SALADIS 4320 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4321 SALADIS 4322 SALADIS 4322 SALADIS 4322 SALADIS 4322 SALADIS 4322 SALADIS 4322 SALADIS 4322 SALADIS 4322 SALADIS 4322 SALADIS 4322 SALADIS 4323 SALADIS 4323 SALADIS 4323 SALADIS 4323 SALADIS 4323 SALADIS 4323 SALADIS 4323 SALADIS 4323 SALADIS 4323 SALADIS 4323 SALADIS 4325 SALADIS 4325 SALADIS 4325 SALADIS 4325 SALADIS 4325 SALADIS 4325 SALADIS 4325 SALADIS 4325 SALADIS 4326 SALADIS 4326 SALADIS 4326 SALADIS 4326 SALADIS 4326 SALADIS 4326 SALADIS 4326 SALADIS 4326 SALADIS 4327 SALADIS 4327 SALADIS 4327 SALADIS 4327 SALADIS 4327 SALADIS 4327 SALADIS 4327 SALADIS 4327 SALADIS 4328 SALADIS 4328 SALADIS 4328 SALADIS 4328 SALADIS 4328 SALADIS 4328 SALADIS 4328 SALADIS 4328 SALADIS 4329 SALADIS 4329 SALADIS 4329 SALADIS 4329 SALADIS 4329 SALADIS 4329 SALADIS 4329 SALADIS 4330 SALADIS 4330 SALADIS 4330 SALADIS 4330 SALADIS 4330 SALADIS 4330 SALADIS 4330 SALADIS 4331 SALADIS 4331 SALADIS 4331 SALADIS 4331 SALADIS 4331 SALADIS 4331 SALADIS 4331 SALADIS 4331 SALADIS 4331 SALADIS 4331

Fixez les pièces-cadres contre votre disque-dur.

A l'aide du cavalier, réglez le disque dur sur le mode Maître.

Pour savoir comment mettre votre disque dur en mode Maître, consultez la notice d'utilisation de votre disque dur.

Raccordez le câble IDE et le câble électrique à votre Dreambox.

Enfoncez le disque dur dans les fentes ménagées à cet effet dans le châssis du boîtier, puis faites passer le câble IDE et le câble électrique en-dessous du disque dur.

Veillez à ce que ces câbles passent le plus près possible du disque dur.

Par l'arrière, remontez le couvercle sur le boîtier de l'appareil.

DREAM multimedia DM 700x5

Lorsque vous poussez le couvercle en direction du bandeau, observez bien les petits clips en plastique situés sur le bandeau frontal. Ces clips ne doivent pas faire saillie.

A l'aide des quatre vis Torx revissez le couvercle contre les côtés gauche et droit du boîtier. Même chose pour les trois vis à empreintes cruciformes: revissez-les au dos du boîtier.

Raccordez les câbles voulus à la Dreambox. Ne raccordez son cordon d'alimentation électrique qu'en dernier.

Formatez le disque dur via le menu OSD.

16. DreamUp - Actualisation du logiciel d'exploitation

Pour obtenir le logiciel DreamUp et le logiciel d'exploitation, rendez-vous sur www.dm7000.de.

!!! Avant de commencer, lisez s.v.p. d'abord, de bout en bout, la présente notice d'utilisation !!!

Vous aurez besoin d'un PC avec carte réseau et d'une interface série (COM1 ou COM2), ainsi que d'un câble patch inverseur et d'un câble série simulateur de modem pour relier la Dreambox avec votre ordinateur. A titre d'alternative vous pouvez aussi établir la liaison entre le PC et votre Dreambox, sans câble patch inverseur, en utilisant un câble patch normal via votre routeur, nœud ou commutateur. Si vous ne possédez pas de câble patch, vous pouvez vous borner aussi à relier le PC avec seulement un câble série (le téléchargement amont/aval dure plus longtemps). Dans la présente notice d'utilisation, nous partons du principe que vous pouvez établir une liaison avec la Dreambox par deux interfaces (série et Ethernet). Si ce thème vous paraît trop complexe adressez-vous en toute confiance à votre revendeur ou à notre Hotline technique, rubrique Contacts, à l'adresse www.dream-multimedia-tv.de.

Débranchez tous les câbles de votre Dreambox. Ne lui raccordez que le câble série et le câble patch.

Le cordon d'alimentation électrique se trouve en position débranchée.

Pour connaître l'adresse IP de votre ordinateur sous Windows (W98,W2K,XP), procédez comme suit:

Cliquez sur Démarrage -> Exécuter -> Tapez ensuite l'ordre „Command“ -> puis appuyez sur la touche de retour de chariot (Retour).

La boîte d'invite sous DOS s'ouvre ensuite. Tapez l'ordre „ipconfig/all“ puis appuyez sur la touche Retour. L'adresse IP de votre ordinateur s'affiche ensuite. Veuillez noter l'adresse IP ainsi que le masque de sous-réseau (cela peut toujours servir).

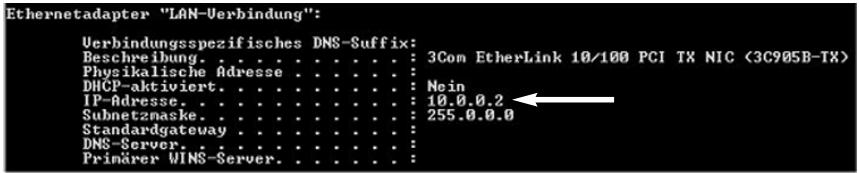

Ethernetadapter "LAN-Uverbindung": Verbindungsspezifisches DNS-Suffix: Beschreibung. . . . . . . . . . . . : 3Com EtherLink 10/100 PCI TX NIC (3C905B-TX) Physikalische Adresse . . . . . . . . . . . : Nein DHCP-aktiviert. . . . . . . . . . . : 10.0.0.2 IP-Adresse. . . . . . . . . . . . : 255.0.0.0 Subnetznaske. . . . . . . . . . . : Standardgateway . DNS-Server. . . . . . . . . : Primärer WINS-Server. . . . . :

16.1 DreamUp - Préparation du logiciel

Lancez le logiciel DreamUp sur votre ordinateur.

Choisissez l'interface COM que vous avez reliée à votre Dreambox.

Assurez-vous que la case „Use Network“ a été cochée.

Inscrivez l'adresse IP de votre ordinateur, notée précédemment, à droite de la touche „Local IP (PC)“.

A droite de „Remote IP (Box)“, inscrivez par ex. 10.0.0.85.

C'est le logiciel qui spécifie cette adresse IP à votre Dreambox.

Si vous n'employez pas de câble patch inverseur, assurez-vous que cette adresse IP n'a pas déjà été décernée dans votre réseau domestique.

Vous venez d'ajuster le logiciel sur vos besoins.

16. DreamUp – Actualisation du logiciel d'exploitation

16.2 DreamUp - Etablissement de la liaison

Cliquez maintenant sur „Connect“.

Sur la ligne de Statut, le logiciel vous indique maintenant qu'il est prêt pour l'établissement d'une liaison. Raccordez maintenant le cordon électrique à votre Dreambox.

Une fois la Dreambox sous tension, le logiciel effectue tous les préparatifs nécessaires au transfert des données dans la mémoire Flash de la Dreambox. Observez la jauge et le message sur la ligne de statut.

Une fois que le logiciel a établi une liaison avec votre Dreambox, la boîte se présente ainsi:

dreamUp Serial Port: COM1 Use Network Local IP (IP): 10.0.0.2 Remote IP (Box): 10.0.0.85 Progress Job: Status: ok, connection established. Log dreamUp U2.12beta 20021203 20030116.062011,186 Ping, result 31337 Command Connect Flash... Ping Backup... Clear Lock Erase Exit

Envoyez un „Ping“ (appuyez sur la touche correspondante) pour vérifier si la liaison Ethernet fonctionne.

Si la liaison est en place, un résultat (result) s'affiche. Si ce n'est pas le cas, vérifiez votre câble patch et la configuration de votre réseau.

16. DreamUp – Actualisation du logiciel d'exploitation

16.3 DreamUp - Fonction de sauvegarde

En appuyant sur la touche „Backup“, vous pouvez sauvegarder le logiciel d'exploitation préexistant sur votre Dreambox, y compris les réglages de cette dernière.

Après avoir cliqué, la fenêtre suivante s'ouvre. Ici, vous pouvez choisir le nom de fichier de l'image que vous voulez sauvegarder, puis le mémoriser.

Après que vous avez appuyé sur la touche „Enregistrer“, le système sauve-garde le logiciel d'exploitation.

Observez la jauge et la ligne de statut.

Une fois que l'enregistrement (la sauvegarde) est terminé, le logiciel émet le message suivant:

Confirmez la lecture de ce message en cliquant sur „OK“.

16. DreamUp – Actualisation du logiciel d'exploitation

16.4 DreamUp - Effacer le logiciel d'exploitation

Cliquez sur „Erase“ pour effacer le logiciel d'exploitation préexistant (Image). (Ce n'est PAS OBLIGATOIRE.)

Par mesure de sécurité, le système vous demande si vous êtes bien certain de vouloir effacer le logiciel. Si vous voulez vraiment effacer, cliquez sur „Oui“.

Observez la jauge et la ligne de statut.

dreamUp Serial Port: COM1 Use Network Local IP (PC) 10.0.0.2 Remote IP (Box): 10.0.0.85 Progress Job: Status: erasing... Log dreamUp U2.12beta 20021203 20030116.062011,186 Ping, result 31337 Command Connect Flash... Ping Backup... Clear Lock Erase Exit

Ensuite s'affiche une boîte vous indiquant que l'effacement (Erase) s'est achevé avec succès.

dreamUp Flash erase completed, result 0 OK Serial Port: COM1 Command Connect Progress Job: Status: flash erase completed. Log dreamUp U2.12beta 20021203 20030116.062011,186 Ping, result 31337 Command Connect Flash... Ping Backup... Clear Lock Erase Exit

Cliquez sur „OK“.

16.5 DreamUp - Enregistrement du logiciel sur mémoire Flash

Cliquez sur „Flash“. Le système vous demande maintenant quel logiciel d'exploitation (Image) vous voulez enregistrer.

16. DreamUp – Actualisation du logiciel d'exploitation

Choisissez l'image voulue puis cliquez sur „Ouvrir“.

Ensuite, le système charge le logiciel d'exploitation dans votre Dreambox. Observez la jauge et la ligne de statut.

Une fois le chargement terminé, le contenu de la mémoire Flash de votre Dreambox s'efface.

Observez la ligne de statut.

dreamUp Serial Port: COM1 Use Network: Local IP (PC): 10.0.0.2 Remote IP (Box): 10.0.0.85 Progress Job: Status: erasing... Log dreamUp U2.12beta 20021203 20030116.062011,186 Ping, result 31337 Command Connect Flash... Ping Backup... Clear Lock Erase Exit

Le système vérifie l'image chargée.

Observez la ligne de statut.

dreamUp Serial Port: COM1 Use Network: Local IP (PC): 10.0.0.2 Remote IP (Box): 10.0.0.85 Progress Job: Status: calculating CRC32 in flash... Log dreamUp U2.12beta 20021203 20030116.062011,186 Ping, result 31337 Command Connect Flash... Ping Backup... Clear Lock Erase Exit

16. DreamUp – Actualisation du logiciel d'exploitation

Une fois terminée l'opération en mémoire Flash, le logiciel vous indique que tout s'est bien passé. Cliquez sur „OK“.

dreamUp Serial Port: COM1 Progress Job: Status: flash update successfully completed! Log dreamUp U2.12beta 20021203 20030116.062011,186 Ping, result 31337 Command Connect Flash... Ping Backup... Clear Lock Erase Exit

16.6 Ramener la Dreambox sur les réglages par défaut

Vous venez donc d'actualiser la Dreambox avec le logiciel d'exploitation choisi. Pour quitter le logiciel, cliquez sur „Exit“.

De la Dreambox, débranchez le cordon électrique, le câble inverseur patch et le câble série.

Attendez 20 secondes.

Raccordez le câble Scart TV et le câble coaxial (installation satellite) à la Dreambox.

Rebranchez le cordon électrique sur la Dreambox.

Dès que le logo „DREAM“ s'affiche sur votre téléviseur, maintenez la touche supérieure gauche de la Dreambox appuyée et ne la relâchez qu'une fois que la mention „flash erase“ s'affiche sur l'écran de la Dreambox.

La Dreambox se réinitialise ensuite toute seule et se remet sur la chaîne TV „ARD“.

17. Configuration „Mode commande TV“

Sélectionner un code d'appareils de TV à quatre chiffres dans la liste d'appareils donnée au chapitre 18 (page 49 - 58) et l'entrer.

Mode TV -> <> -> Chiffre -> Chiffre -> Chiffre -> Chiffre

> Mode TV Bloc numérique

Procédure de programmation:

1. Appuyer une fois brièvement sur la touche TV.
2. Appuyer pendant 3 s sur la touche SHIFT/Setup; la touche TV devrait alors clignoter deux fois.
3. Entrer le Code TV à l'aide du bloc numérique de la télécommande. Chaque chiffre entré est confirmé par un clignotement unique de la touche TV.

Après avoir entré le quatrième chiffre, un code valide est confirmé par double clignotement de la touche TV.

1. La télécommande quitte alors automatiquement le mode de programmation.

2. Si aucun code n'est entré pendant 10 s, la télécommande quitte automatiquement le mode de programmation.

3. Liste d'appareils TV

A.R. Systems	0067 0382
Accent	0067
Admiral	0117 0123 0448 0243 0294
Adyson	0247 0246
Agashi	0246
Agazi	0294
AGB	0546
Agef	0117
Aiko	0246 0039 0067 0401 0065 0463 0102 0391 0221 0294 0247
Aim	0067
Akai	0391 0238 0401 0067 0463 0221 0065 0039 0102 0248 0193
	0546 0586 0578 0510 0247 0661 0246 0294
Akiba	0248 0312 0485 0067
Akura	0248 0389 0312 0039 0442 0294 0067
Alba	0248 0265 0039 0448 0400 0385 0401 0067 0246 0277 0193
	0517 0066 0698 0609
Alcyon	0106
Allorgan	0236 0324 0247
Allstar	0067
Amplivision	0247 0430 0350 0400
Amstrad	0039 0546 0294 0248 0401 0463 0442 0067
Anglo	0039 0294
Anitech	0039 0106 0294 0067
Ansonic	0400 0132 0039 0067 0404 0193 0353 0441 0289 0277 0042
	0458
Apollo	0503
Arc en Ciel	0429 0531 0139 0226 0363 0228
Arcam	0246 0429 0247
Aristona	0067 0586 0042
Arthur Martin	0193 0430
ASA	0135 0376 0100 0134 0117
Asberg	0067 0106
Asora	0039
Asuka	0248 0294 0246 0312 0247
Atlantic	0067 0246 0236 0289 0350
Atori	0039
Auchan	0193 0430
Audiosonic	0067 0139 0247 0400 0367 0294 0248 0458
Audioton	0247 0400 0294
Ausind	0106
Autovox	0117 0236 0267 0106 0379 0247 0277 0366
Awa	0041 0066 0039 0187 0404 0442 0067
Ayomi	0268
Baird	0139 0373 0102 0247 0238
Barco	0410 0193
Basic Line	0248 0039 0404 0067 0597 0193 0312
Bastide	0247
Baur	0333 0225 0542 0067 0221 0391 0379 0535 0040
Bazin	0247
Beko	0400 0067
Beon	0067 0448
Best	0367 0400
Bestar	0067 0400 0404
Binatone	0247
Black Star	0277
Blacktron	0312
Blackway	0312
Blaupunkt	0221 0225 0230 0243 0357 0358 0348
Blue Sky	0248 0312 0485 0067 0517 0698
Blue Star	0312
Bondstec	0277
Boots	0247
BPL	0312 0067
Brandt	0531 0139 0429 0235 0267 0363 0226 0228 0317 0365
Brinkmann	0448 0067 0549
Brionvega	0067 0117
Britannia	0246 0247
Brother	0294
Bruns	0117
BSR	0193 0324
BTC	0248
Bush	0248 0265 0193 0379 0039 0066 0312 0067 0385 0401 0404 0549 0294 0391 0517 0238 0324 0247 0698
Capsonic	0294
Carad	0640 0067
Carena	0485 0067
Carrefour	0066 0100
Cascade	0039 0067
Cathay	0067
CCE	0067
Centurion	0067
Century	0117 0243 0277 0268
CGE	0104 0114 0336 0106 0277 0193 0448 0400
Cimline	0039 0265 0248
City	0039
Clarivox	0448 0100
Clatronic	0248 0294 0400 0401 0247 0106 0277 0067 0039 0132 0350 0609
Clayton	0415
CMS Hightec	0247
Concorde	0039
Condor	0246 0277 0312 0350 0067 0400 0039 0132 0441 0448
Contec	0246 0039 0187 0041 0066
Continental Edison	0531 0139 0267 0226 0228 0429 0363 0235 0317 0517
Cosmel	0039 0367
Crezar	0243
Crosley	0117 0277 0104 0114 0106 0193 0243
Crown	0039 0400 0106 0067 0389 0609 0448 0238 0517
CS Electronics	0277 0246 0248
CTC	0277
Cybertron	0248
Daewoo	0039 0067 0246 0404 0248 0247
Dainichi	0248 0246
Dansai	0067 0294 0065 0246
Dansette	0442
Dantax	0400
Datsura	0238
Dawa	0067
Daytron	0039 0404 0067
Decca	0102 0546 0067 0247
Deitron	0067
Denko	0294
Desmet	0350 0067
Diamant	0067
Digiline	0067
Dixi	0039 0067 0277 0247
Domland	0424
Drean	0067
DTS	0039
Dual	0379 0247 0373 0289 0366 0549 0067 0382 0424 0429 0333
Dumont	0117 0134 0132 0243 0247 0100 0102
Dux	0067 0042
Dynatron	0067
Elbe	0465 0268 0289 0400 0193 0067 0248 0221 0441 0640
Elcit	0117 0277 0546 0132 0193
Elekta	0294 0312
Elin	0246 0067 0135 0134 0578 0391 0379 0193 0039
Elite	0248 0067
Elman	0132
Elta	0039 0294
Emerson	0243 0117 0277 0067 0401 0100 0312 0350
Emperor	0312
Erres	0067 0042
Etron	0067 0039 0193
Euro-Feel	0294
Europa	0067
Europhon	0067 0546 0132 0243 0247 0277 0193
Expert	0236 0430 0289 0193
Exquisit	0067 0277
Fenner	0404 0039
Ferguson	0317 0365 0268 0139 0590 0655
Fidelity	0246 0401 0193 0294 0067
Filsai	0247
Finlandia	0238 0376 0389 0578 0391
Finlux	0135 0134 0067 0376 0247 0102 0193 0106 0546 0100 0117 0132 0441 0661 0522
Firstline	0324 0351 0246 0067 0404 0415 0277 0039 0193 0132 0247 0441 0379 0561 0268 0102 0265 0698 0238
Fisher	0134 0247 0066 0238 0400 0585 0117 0187 0391 0193 0333 0379 0102
Flint	0067 0485 0102 0248
FNR	0132
Formenti	0117 0243 0246 0350 0193 0106
Fortress	0123 0117
Fraba	0400 0067
Friac	0039 0067 0132
Frontech	0277 0294 0379 0247 0039
Fujitsu	0236 0102 0132 0247 0193
Fujitsu General	0039
Funai	0294 0324
Galaxi	0132 0067
Galaxis	0400 0448 0067 0132
GBC	0243 0193 0039 0404 0248
GE	0590 0139 0317 0365 0373
Geant Casino	0193 0430
GEC	0102 0193 0391 0235 0546 0067 0247 0379
Geloso	0243 0277 0039 0193 0404
General	0139 0317 0501
General Technic	0039
Genexxa	0248 0067 0442
Germanvox	0243
Goldhand	0246
Goldline	0367
GoldStar	0067 0400 0039 0247 0277 0246 0193 0391
Goodmans	0066 0102 0067 0039 0294 0546 0404 0517 0401 0586 0373 0265 0065 0510 0590 0247 0365
Gorenje	0400
GPM	0248
Gradiente	0067 0083
Graetz	0391
Granada	0067 0430 0256 0389 0042 0102 0138 0238 0247 0106 0066 0546 0503 0365 0590
Grandin	0312 0248 0430 0067 0039 0350 193 0485 0609 0640
Gronic	0247 0132
Grundig	0225 0221 0517 0100 0106 0235 0267 0067 0586
Halifax	0294 0246 0247
Hampton	0246 0247
Hanimex	0324
Hanseatic	0067 0312 0379 0193 0391 0424 0243 0350 0458 0400 0039 0324 0247 0549
Hantarex	0039 0243 0067 0132
Hantor	0067
Harwood	0039 0442 0067
HCM	0294 0039 0312 0442 0247 0248 0448 0067
Hema	0247 0039
Hemmermann	379
Hifivox	0531 0139 0226 0429
Hikona	0248
HiLine	0294 0067
Hinari	0238 0066 0067 0248 0039 0193 385 0473 0517 0265 0324
Hisawa	0312 0248 0430 0485
Hit	117
Hitachi	0255 0066 0379 0503 0193 0373 0226 0228 0247 033 0224 0546 0102 0067 0135 0586 0180 0578
Hitsu	039 0485 0248
Hornyphone	0067 0042
Hoshai	0248 0485
Huanyu	0404 0246
Hygashi	0247 0246
Hyper	0039 0246 0247 0277
Hypersonic	0391
Hypson	0067 0294 0247 0312 0485 0430 268
Iberia	067
ICE	294 0247 0067 0401 0248 0246 039
Ices	248 0246
Imperial	0067 0277 0400 0448 0193 0561 104 0114 0106 0379 0226
Indesit	267 0243
Indiana	0067
Ingelen	0517 0640
Inno Hit	0039 0102 0067 0248 0247 0106 546 0277
Innovation	0549
Interactive	0441
Interbuy	0039 0294 0277
Interfunk	0067 0042 0117 0542 0357 0193 391 0400 0531 0139
Internal	0067
Intervision	0312 0247 0485 0067 0401 0549 400 0424 0517 0248 0132 193 0294 0277
Irradio	039 0067 0248 0277 0106
Isukai	248 0067 0312
ITC	247
ITS	067 0401 0248 0312 0294 0246
ITT	193 0510 0379 0391 0503 0578 597 0376 0238
ITV	294 0067 0277
Jea	066
JEC	065
JVC	0683 0083 0066 0401 0248
Kaisui	0248 0312 0067 0246 0485 0247 039
Kamp	0246
Kapsch	0236 0193 0391 0289 0134
Karcher	0067 0400 0312 0132 0640 0294
KB Aristocrat	0193
Kendo	0265 0277 0132 0067 0458 0400 441 0640
Kennedy	0236 0243 0193 0465
Kingsley	0246
Kneissel	0465 0289 0400 0268 0067 0441 640
Kolster	0067
Konka	0248 0401 0067
Kontakt	0517
Korpel	0067
Korting	0117 0400 0350
Kosmos	0067
Kotron	0442 0294
Kraking	0268
Kyoshu	0294 0442
Kyoto	0415 0193
Lemair	0441
Lenco	0039 0134 0193 0067
Lenoir	0039
Lesa	277
Leyco	0294 0102 0067 0324 0609
LG	067 0400 0039 0247 0277 0246 193 0391
Liesenkotter	0067 0357 0358
Lifetec	0039 0294 0549 0067 0404 0248 698
Lloyd's	0039
Loewe	0542 0067 0117 0400
Logik	0041 0401
Logix	0698
Luma	0236 0067 0193 0289 0441 0404 039
Lumatron	0236 0067 0193 0289 0391 0247 0294
Lux May	0067 0039
Luxor	0224 0267 0510 0522 0379 0391 238 0578 0193 0376
Madison	0067
Magnadyne	0117 0277 0546 0132 0193
Magnafon	0546 0243 0106 0132 0246
Mandor	0294
Manesth	0067 0265 0247 0294 0350 0065 324
Manhattan	0067
Marantz	0067
Marelli	0117
Mark	0067 0247 0246 0404 0039
Masuda	0248
Matsui	0265 0039 0385 0041 0102 0066 067 0586 0517 0247 0324
	401 0463 0473 0609 0485 379 0546 0065 0193 0238 225 0221 0365
Mediator	0067 0586 0042
Medion	0067 0698 0549
Megas	0640
Melvox	0430
Memorex	0039
Memphis	0367 0102 0039 0415
Mercury	0067 0039
Metz	0117 0225 0243 0221 0397
Micromaxx	0067 0698
Minerva	0517 0225 0100 0106 0221 0267
Minoka	0442 0067 0389
Mitsubishi	0138 0180 0542 0067 0117 0066 267
Mivar	0400 0106 0246
Monaco	0039
Motion	0106
MTC	0400 0379 0542
Multistandard	0132
Multitec	0067 0698
Multitech	0247 0379 0039 0246 0277 0132 400 0067
Murphy	0134 0246 0102 0193
NAD	0391
Naiko	0067
Nakimura	0404 0067
National	0267 0244 0256
NEC	0066 0350 0485 0039 0404 0247 0067
Neckermann	0067 0221 0400 0535 0040 0230 0586 0193 0357 0448 0379 0117 0243 0277 0247 0441
NEI	0067 0367 0401
Nesco	0277
Network	0367
Neufunk	0067 0039 0586 0640
New Tech	0067 0039 0586 0373 0247
New World	0248
Nicamagic	0246
Nikkai	0102 0248 0067 0247 0294 0065 0367 0246 0039 0066
Noblex	0067 0294
Nobliko	0132 0106 0100 0246
Nogamatic	0429 0531 0139 0226
Nokia	0391 0193 0510 0379 0578 0522 0389 0503 0238 0404 0661 0376
Nordmende	0139 0531 0317 0429 0226 0373 0228 0243 0605 0590 0225 0067 0365
Novatronic	0067 0135
Oceanic	0597 0193 0430 0391 0324 0238
Okano	0400 0067 0294 0102
Omega	0294
Onwa	0401 0248 0463
Opera	0067
Orbit	0067
Orion	0265 0324 0350 0385 0041 0067 0039 0351 0132 0473 0586 0685 0294 0442
Online	0067 0248
Ormond	0415 0698
Osaki	0102 0248 0247 0294 0067 0442 0404
Osio	0067
Oso	0248
Osume	0187 0102 0066 0248
Otto Versand	0040 0535 0066 0123 0542 0067 0586 0225 0379 0221 0391 0265 0139 0243 0324 0256 0277 0333 0350 0247
Pael	0246
Palladium	0400 0067 0221 0535 0040 0230 0448 0586 0277 0357 0379 0117 0193 0243 0247 0441 0685
Palsonic	0294 0442 0067
Panama	0039 0247 0294 0246 0067 0277
Panasonic	0256 0680 0280 0244 0243 0391 0267 0397 0546 0067 0193 0578
Panavision	0067 0441
Pathe Cinema	0193 0268 0246 0430 0350 0379
Pathe Marconi	0235 0243 0531 0139 0226 0228 0363 0429 0267
Pausa	0039
Perdio	0102 0350 0193 0067
Perfekt	0067
Pershin	0430
Philco	0117 0114 0104 0448 0106 0243 0277 0193 0400 0067
Philharmonic	0247
Philips	0586 0067 0042 0353 0221 0117 0373
Phoenix	0067 0117 0350 0400 0415 0246 0193 0102
Phonola	0067 0586 0042 0117 0246
Pioneer	0067 0458 0400 0373 0391 0139
Pionier	0400
Plantron	0067 0294 0039
Playsonic	0247
Poppy	0039
Portland	0404
Prandoni-Prince	0277 0546 0391 0243 0106
Precision	0247
Prima	0039 0294
Prinz	0102 0379 0224
Profex	0039 0193
Proline	0351 0102 0067 0042 0655
Prosonic	0067 0244 0246 0400 0404 0609 0401
Protech	0067 0247 0039 0277 0379 0132 0294 0448 0367 0698
Provision	0067
Pye	0067 0586 0042 0117
Pymi	0039
Quadra Vision	0430
Quasar	0277
Quelle	0067 0040 0041 0531 0139 0542 0379 0221 0391 0066 0247 0277 0104 0114 0357 0336 0100 0134 0135 0187 0225 0230 0243 0294 0698
Questa	0066
R-Line	0067
Radialva	0139 0248 0193 0067
Radiola	0067 0586 0042 0353
Radiomarelli	0117 0546 0277 0067
RadioShack	0067
Radiotone	0039 0067 0458 0400 0609 0448 0294 0442
Rank	0100
RCA	0590 0655 0365
Recor	0067
Rediffusion	0391 0578 0066
Redstar	0067
Reflex	0067
Revox	0067 0400
Rex	0236 0441 0277 0193 0289
RFT	0117 0400 0458 0102 0294
Roadstar	0039 0294 0248 0448
Robotron	0117
Royal Lux	0400 0442
Saba	0317 0243 0117 0429 0193 0139 0531 0546 0373 0391 0528 0226 0228 0365 0235 0655 0578
Sagem	0485 0640 0312
Saisho	0265 0546 0039 0041 0247 0193 0294
Salora	0224 0379 0193 0389 0391 0546 0578
Sambers	0243 0546 0106 0132
Samsung	0067 0586 0617 0039 0247 0400 0294 0246 0102 0238
Sandra	0246 0247
Sanela	0268
Sansui	0067 0401
Sanyo	0238 0187 0066 0041 0400 0102 0246 0247 0134 0243 0039 0193 0067 0585
Save	0067
SBR	0067 0586 0042
Schaub Lorenz	0379 0578
Schneider	0067 0586 0042 0333 0379 0549 0424 0382 0366 0289 0353 0373 0247 0277 0401 0248 0391 0193 0698
SEG	0247 0294 0039 0277 0066 0132 0193 0067 0246 0698 0517
SEI	0117 0132 0040 0193 0546 0379 0243 0324 0236 0067
Seleco	0236 0289 0193 0441
Sencora	0039
Sentra	0065 0248 0039
Serino	0485 0640
Sharp	1223 0123 0187 0066 0324 0683 0083
Shorai	0324
Siam	0067
Siarem	0193 0117 0132 0243
Siemens	0221 0230 0225 0243 0357 0358 0187 0067
Sierra	0067 0586 0042
Siesta	0400
Silva	0246 0067
Silver	0066 0391
Singer	0117 0132 0277 0430 0465 0039
Sinudyne	0117 0265 0132 0243 0324 0193 0391 0546 0379 0040 0236 0067
Sogera	0350
Solavox	0391 0102 0193 0578
Sonitron	0238 0400 0247
Sonneclair	0067
Sonoko	0067 0039 0294 0312 0247
Sonolor	0238 0597 0193 0430 0535 0040 0578
Sontec	0067 0400 0324
Sony	1535 1040 1681 0535 0040 0041 0030 0066 0132 0681 0104
Sound & Vision	0132 0248 0404
Soundwave	0067 0350 0448
Ssangyong	0039
Standard	0248 0039 0247 0350 0067 0404
Starlite	0039 0193 0067 0294
Stenway	0312 0248
Stern	0236 0289 0193
Strato	0067 0294 0039
Sunkai	0324 0385 0351 0485 0248 0265 0067 0517
Sunstar	0401 0067 0039
Sunwood	0067 0039
Superla	0546 0246
Supertech	0039 0067 0246 0586
Supra	0404 0039
Susumu	0365
Sutron	0039
Swissline	0277
Sydney	0246 0247
Sytong	0246
Tandberg	0397 0441 0139 0367 0226 0391
Tandy	0248 0102 0247 0277 0123
Tashiko	0066 0247 0246 0389 0193
Tatung	0102 0546 0247 0067 0041
Teac	0067 0542 0485 0294 0039 0442 0379
TEC	0247 0039 0277 0501 0365 0367 0289
Tech Line	0067 0698
Technema	0350
Technisat	0685
Tedelex	0247
Teleavia	0139 0531 0317 0226 0429 0235 0363 0520
Telecor	0067 0193 0248 0247 0289 0424
Telefunken	0139 0531 0528 0501 0429 0317 0104 0114 0131 0365 0292 0336 0373 0226 0067 0655
Telefusion	0067
Telegazi	0067 0193 0289 0248 0294
Telemeister	0350 0067
Telesonic	0067
Telestar	0067
Teletech	0039 0277 0367 0067 0698
Teleton	0247 0236 0193 0379 0289 0066
Televideon	0350 0193 0246
Televiso	0430
Temco	0324
Tempest	0039
Tensai	0134 0248 0067 0247 0324 0350 0039 0135 0404 0401 0277
Tenson	0350 0039
Tevion	0549 0067
Texet	0247 0404 0039
Thomson	0317 0429 0139 0531 0363 0501 0365 0226 0228 0235 0267
	0373 0067 0520 0590 0655
Thorn	0268 0104 0114 0067 0134 0365 0542 0389 0404 0065
Tokai	0102 0067 0367 0193 0247 0404 0039
Tokyo	0246 0065
Tomashi	0312 0248
Toshiba	0065 0538 0273 0066 0100 0132 0247
Towada	0379 0132 0247
Trans Continens	0247 0067
Trident	0546 0247
Tristar	0248
Triumph	0546 0376 0586 0067 0273
Uher	0106 0067 0236 0350 0333 0404 0448 0400 0289
Ultravox	0117 0132 0404 0277 0246 0193 0243 0067
Unic Line	0067 0503
United	0067
Universum	0376 0135 0225 0503 0391 0277 0522 0510 0400 0230 0448
	0041 0542 0324 0066 0187 0100 0193 0294 0134 0067 0441
	0104 0336 0243 0357 0358 0040 0535 0106 0379 0247 0531
	0139 0367 0661 0698
Univox	0367 0117 0067 0193 0268
Vestel	0067 0193 0247
Vexa	0039 0067
Videologique	0246 0248 0247
VideoSystem	0067
Videotechnic	0246 0350 0247
Videoton	0193
Vidikron	0132
Viper	0367
Visiola	0246
Vision	0067 0350
Vistar	0236 0391
Vortec	0067
Voxson	0117 0106 0067 0448
Waltham	0247 0448 0317 0415 0067
Watson	0067 0350 0193 0248 0243 0609 0549 0424 0039 0698
Watt Radio	0243 0132 0379 0193 0246
Wega	0243 0066 0117 0067
Wegavox	0039
Weltblick	0067 0350
White Westinghouse	0350 0246 0067 0367
Winco	0442
Windstar	0312
Xrypton	0067
Yamishi	0312 0485 0248 0067 0247
Yokan	0067
Yoko	0247 0067 0248 0294 0039 0400 0246
Yorx	0248
Zanussi	0236 0247

19. Données techniques

• Processeur 250 MHz IBM PowerPC (350 Mips)
• Linux open source (la plupart des pièces sous GPL)
• Prend en charge le standard Linux API (Direct-FB, Linux-FB, LIRC)
• 1 tiroir DVB interface commune
• 2 lecteurs à carte intelligente
• Lecteur intégré Compact Flash (insertion par l'avant) par ex. pour cartes-mémoire d'appareils photo
• Décodage de matériel MPEG2 (compatible DVB)
• Prise en charge future du décodage MPEG4
• Variantes tuner NIMs (DVB-S, DVB-T, DVB-C)
• Interface Ethernet 100 Mbits en duplex intégral
• Port USB 1.2, clavier, souris, WebCams (en préparation) et autres périphéries
• Interface V.24/RS232
• Grand écran à cristaux liquides LCD
• 64 Mo de RAM (mémoire vive)
• Prise intégrée IDE UDMA66 maître/esclave
• Prise en charge du disque dur (toutes les tailles courantes)
• Liste illimitée de canaux TV/Radio
• Changement de canal en moins d'une seconde
• Recherche des canaux entièrement automatique
• Prise en charge des listes en bouquets (illimitée indirectement)
• Prise en charge de l'EPG (guide électronique de programmation)
• Prise en charge du vidéotexte
• Applications telles que navigateur Web ou Mail-clients
• Prise en charge de la commutation multiple LNB (DiSEqC)
• Fonction OSD adaptable, en plusieurs langues (assistance habillage)
• Prise optique SPDI/F AC-3 / DTS
• 2 prises Scart (entièrement pilotées par logiciel)
• MINI-DIN : prise pour IR externe (émission/réception) et I2C pour commande externe de rotor
• Diodes d'émission / réception (magnétoscope)

Tuner DBS:

Plaque des fréquences d'entrée 950 .... 2150 MHz

Plage du niveau d'entrée - 65 dBm .... - 25 dBm

Facteur de bruit 12 dB max.

Prise F d'entrée tuner DBS

Impédance d'entrée 75 ohms

Plage de captage AFC +/- 3 MHz

QPSK avec démodulation à phase (demodulation shaped)

Débit de transmission des symboles 2 .... 45 Mbaud/s, SCPC / MCPC

FEC Viterbi et Reed-Solomon

Débits Viterbi 1/2, 2/3, 3/4, 5/6, 7/8, adaptation automatique

Facteur de roll-off 35 %

Démultiplexage selon ISO 13818-1

Consommation électrique de l'interface commune max. 0,3A / 5V

Codage vidéo:

Compression vidéo compatible MPEG-2 et MPEG-1

Standard vidéo PAL G/ 25 Hz

Formats d'image 4:3 / 16:9

Films en 16:9, adaptation automatique aux téléviseurs 16:9 (via Scart)

Filtrage Fente de boîte aux lettre pour les téléviseurs 4:3

Codage audio:

Compression audio MPEG-1 & MPEG-2 couches I et II

Mode Audio Dual (principal/subord.), stéréo

Fréquences d'échantillonnage 32 kHz, 44,1 kHz, 48 kHz, 16 kHz, 22,05 kHz, 24 kHz

Sortie analogique:

Niveau de sortie G/D 0,5 Vss à 600 ohms

THD > 60 dB (1 Khz)

Diaphonie < -65 dB

Sortie numérique:

Niveau de sortie 0,5 Vss à 75 ohms

Fréquence d'échantillonnage 32 kHz, 44,1 kHz, 48 kHz

Sortie optique S/PDIF (AC3)

Paramètres vidéo:

Niveau d'entrée FBAS 1 Vss +/- 0.3 dB à 75 ohms

Filtrage télétexte selon le standard ETS 300 472

Port Scart TV:

Sortie : FBAS, RGB, S-VHS, à sélectionner par la fonction OSD

Port Scart VCR:

Entrée: FBAS,RGB,S-VHS

Sortie : FBAS,S-VHS

Interface série RS 232:

Type RS232, bi-directionnelle

Vitesse de transmission : 115,2 kBit/s max.

Connecteur enfiché : prise SUB-D-9

Fonction d'actualisation du logiciel d'exploitation et programmation d'avance

Ethernet:

Fonction d'actualisation du logiciel d'exploitation et programmation d'avance

USB:

Port USB 1.2

Mini Din:

I2C, pour piloter des appareils externes (commande de rotor en option)

Fonctions IR Emission / Réception

Interface UDMA66 IDE:

Interne, 500 mA max., pour le branchement d'un disque dur (HDD)

de capacité quelconque

Lecteur Compact Flash

Alimentation électrique LNB:

LNB, intensité 500mA max. ; résistante aux courts-circuits

LNB, tension verticale < 14V hors charge, > 11,5V à 400mA

LNB, tension horizontale < 20V hors charge, > 17,3V à 400mA

LNB, coupure en mode Veille (Standby)

Nombre de positions satellites actives:

DiSEqC 1.0/1.2 SAT POSITION / SAT OPTION

DiSEqC - Commande du rotor

Puissance absorbée:

< 20W (en service, polarisation horizontale / intensité LNB 400 mA

< 11W (en service, sans la LNB)

< 2W (mode Veille profonde (Deep-Standby)

Tension d'entrée:

180V... 250V / 50Hz tension alternative +/- 15%

Généralités:

Température ambiante +15°C...+35°C

Humidité de l'air < 80%

Dimensions (L x l x h): 374 mm x 230 mm x 63 mm

Poids : 1,8 kg sans le disque dur

20. Récapitulatif des mots-clés

AC3

Dolby Digital, système de restitution du son

AGC

Contrôle automatique de l'amplification (Automatic Gain Control). Grâce à l'AGC, l'image reçoit toujours le meilleur résultat. Ceci ne garantit toutefois pas que l'image soit parfaite vu que l'AGC dépend du signal d'entrée. Plus le signal d'entrée est mauvais et moins l'AGC peut contribuer à l'améliorer.

Analogique

Procédé conventionnel de transmission du signal : les oscillations du signal correspondent exactement aux ondes son et ondes images émises par la source.

Bouquets

Un bouquet est la présentation groupée de plusieurs programmes proposés par une chaîne payante.

CA

Accès conditionnel (Conditional Access). Cette fonction contrôle l'accès de l'utilisateur aux prestations et programmes cryptés pour des raisons commerciales et liées à la protection des droits d'auteurs.

CI

Interface commune - Module d'accès conditionnel (Common Interface - Conditional Access Module). L'idée fondamentale à la base de l'interface commune est la suivante : créer une interface uniforme pour les nombreux programmes radio et télévision payants, ainsi que les programmes Internet et logiciels payant. Afin que vous puissiez recevoir, avec les récepteurs satellites, des programmes cryptés avec Cryptoworks, Conax, Nagravision, Viaccess, cette interface est déjà équipée pour l'ère de l'interface commune. Les modules multi-accès pour récepteurs satellites dotés de la CI vous ouvrent naturellement toutes les possibilités propres à l'interface commune. En général, les chaînes TV payantes sont cryptées, l'écran reste noir, le son absent. Une fois payé le prix de l'abonnement, ou une fois acquittée la redevance unique pour la carte intelligente (Smartcard), vous pouvez voir le programme TV décrypté. Le module CI-CA compare le code mémorisé dans la boîte avec celui émis. Si les deux codes concordent, le déchiffrage des programmes a lieu et ceux-ci deviennent visibles. Les modules CI-CA existent en divers formats de cryptage (Cryptoworks, Conax, Nagravision, Viaccess et bientôt aussi celui d'Irdeto). Pour pouvoir voir les programmes de chaînes TV payantes, il faut, outre les modules CI-CA, un récepteur satellite à interface commune, un module multi-accès équipé d'un emplacement CI et la Smartcard du fournisseur de programme correspondant.

CF

Compact Flash. Standard applicable à un support mémoire (carte mémoire) équipé d'une mémoire Flash et capable de conserver l'information sans alimentation électrique. CF est une version miniaturisée, très légèrement modifiée des cartes mémoire PCMCIA à interface ATA. Pour cette raison, une

carte Compact Flash se laisse utiliser via un adaptateur PCMCIA simple, sans logique de commande. Les cartes existent en trois variantes (I, II et III) échelonnées selon leur épaisseur. La plupart des appareils préfèrent cependant le type I.

DAB

Diffusion audio numérique (Digital Audio Broadcasting). Abréviation visant la radiodiffusion numérique. Ce système offre en outre des capacités de transmission de données. La compression des données a lieu via MPEG-2.

Compression des données

Compression des signaux image et son. Les informations redondantes sont laissées de côté.

DiSEqC

Commande numérique d'équipement satellite (Digital Satellite Equipment Control), développée par Philips pour Eutelsat. Le système DiSEqC est incontournable pour quiconque veut recevoir les programmes analogiques et numériques d'Astra, Eutelsat et éventuellement d'autres satellites. La Set-Top-Box fournit ici des signaux pilotes sous forme numérique permettant de choisir différentes antennes. à la différence des signaux de commande analogiques jusqu'à présent utilisés (14 / 18 volts sous 22 kHz), le système DiSEqC offre un bien plus grand nombre de moyens de commutation pour piloter et surveiller l'équipement d'une installation réceptrice. DiSEqC est une marque déposée de l'European Satellite Organization (EUTELSAT).

Dolby Digital 5.1

Dolby Digital est un procédé de transmission du son permettant de restituer le son à effet Surround sur une installation de cinéma maison.

DTS

Système sonore (Digital Theater System)

DVB - S / T / C

Radiodiffusion vidéo numérique (Digital Video Broadcasting).

Transmission des signaux vidéo et son sous forme numérisée. DVB-S réfère à la transmission par satellite, DVB-T à la transmission terrestre et DVB-C à la transmission par câble. Il s'agit d'un projet lancé à l'origine en Europe et qui demande la standardisation de la transmission satellitaire, câblée ou terrestre des signaux TV numériques. Au projet DVB participent de nombreuses entreprises et institutions originaires, aussi, dans l'inter valle, de pays non européens. Les récepteurs numériques qui ont été développés et sont fabriqués conformément au standard DVB peuvent arborer le logo DVB les identifiant comme tels. Les récepteurs satellites numériques arborent naturellement ce logo.

DVD

Disque vidéo polyvalent (Digital Versatile Disc)

EPG

Guide électronique de programmation (Electronic Program Guide). Ce guide électronique vous affiche des informations sur l'émission que vous avez choisie.

I2C

Le „2“, en réalité un exposant, devrait figurer en haut du „I“ (et donc se lire I puissance 2). Il s'agit d'un bus développé à la fin des années 70 par Philips pour l'électronique grand public. Il a été utilisé comme base du bus de gestion des systèmes (System Management Bus, SMB) et pour le canal de données d'affichage (Display Data Channel, DCC).

IDE

Commande électronique d'entraînement intégrée (Integrated Drive Electronics) Type de disque dur dans lequel les circuits électroniques servant à piloter la partie mécanique sont déjà intégrés dans le disque dur. La carte de commande n'a donc plus à s'occuper du pilotage comme avant avec l'AT. L'IDE est relativement primitif comparé au SCSI, mais aussi (un peu) moins cher, raison pour laquelle il s'est imposé sur le marché.

IP

Protocole Internet. Dans le standard de communication TCP/IP, il s'agit du protocole de la couche 3. Il transmet les paquets de données de manière „non sûre“. Le réseau des réseaux est fondé sur ce protocole.

IR

Infrarouge. Il s'agit d'une longueur d'onde située en-decà de la lumière visible par l'oeil. Cette longueur d'onde sert à transmettre des données, par ex. sur les micro-ordinateurs (PDA) mais aussi sur les télécommandes.

LCD

Ecran à cristaux liquides (Liquid Crystal Display). Il s'agit d'une technologie utilisée sur les calepins électroniques et d'autres ordinateurs pour restituer l'image et les caractères. A la différence de la LED (diode électro-luminescente) et des technologies à plasma gazeux, la technologie LCD offre une résolution beaucoup plus élevée que la technologie à tube cathodique CRT (Cathode Ray Tube).

Liaison satellite-Terre

Transmission des signaux du satellite à l'antenne de réception sur terre, ou liaison descendante (Downlink). Les stations de télévision utilisent souvent la transmission satellite pour envoyer le signal de son lieu d'enre gistrement à la station émettrice. Avantage de ce procédé : c'est l'itinéraire le plus rapide pour transférer de grandes quantités de données sur de grandes distances.

LNB / LNC

Convertisseur de bloc faible bruit / Convertisseur faible bruit (Low Noise Blockconverter / Low Noise Converter) (système d'alimentation).

Il réceptionne les fréquences satellites descendantes en 1ère fréquence intermédiaire. Etage réception contre ou dans l'antenne satellite, qui convertit les fréquences élevées des satellites, les amplifie et les convertit en une fréquence intermédiaire plus basse.

LOF

Quantum de fréquence fixe dont est minorée, dans le LNC, la fréquence d'entrée élevée du signal satellite (L.O.F. = fréquence locale de l'oscillateur).

MCPC

Abréviation anglaise de Multiple Channel Per Carrier (plusieurs canaux par porteuse) Il s'agit d'un système de transmission n'utilisant qu'un transpondeur pour plusieurs canaux (voir aussi SCPC).

MHz

Mégahertz. Nombre d'oscillations d'un signal par seconde. Unité de mesure: le hertz. Un kilohertz (kHz) représente mille oscillations par seconde. Un mégahertz (MHz) en représente un million. Un gigahertz (GHz) en représente un milliard.

Mini-DiSEqC

Le signal analogique de commutation „Tone-Burst“ („bouffée sonore“) (aussi appelé Mini-DiSEqC) permet de piloter deux LNB universelles individuelles pour réceptionner les signaux numériques et analogiques. Le 14/18 volts et la fréquence 22 kHz sont ensuite pilotés par un commutateur multiple spécial DiSEqC.

MIPS

Millions d'Instructions Par Seconde. Unité de mesure indiquant les millions d'ordres-machine exécutés par seconde. Les mauvaises langues affirment que cet acronyme signifie „Misleading Interpretation of Processor Speed“, c.-à-d. „Interprétation trompeuse de la vitesse du processeur“. MIPS se réfère également à une société du même nom dédiée à la fabrication de processeurs et autres puces (en architecture RISC).

MPEG2

Procédé de compression de données appliqué à l'image et au son. A la différence du procédé analogique, lequel transmet par seconde 25 images entières avec toutes les informations afférentes, le MPEG ne transmet que les modifications effectives de l'image.

Numérique

Procédé du futur servant à transmettre les signaux. Les signaux sont convertis en code numérique binaire (0 et 1) et envoyés ainsi. Ils sont désignés numériques par opposition aux signaux analogiques (voir Analogique). Avec les récepteurs satellites numériques les plus récents, ce procédé du futur est devenu réalité.

NVoD

Vidéo de proximité à la demande (Near Video on Demand). Selon une

périodicité précise (un quart d'heure, une demi-heure ou une heure), la transmission d'un même film démarre sur des chaînes différentes.

OSD

Affichage sur écran (On-Screen-Display). Lorsque vous pilotez le récepteur, ses fonctions s'affichent sous forme de menu sur l'écran du téléviseur, superposées à son image. Les menus-écran des fonctions OSD existent en plusieurs langues sur la plupart des récepteurs satellites.

Passerelle

(Gateway) ou entrée, portail. Il s'agit d'un ordinateur reliant deux réseaux entre eux. Au sens strict, il s'agit des passerelles entre deux systèmes en ligne différents, par ex. CompuServe et Internet, ou entre des réseaux Mailbox (Fido, Souris...) et Internet.

PCMCIA

Il s'agit de l'abréviation d'un standard : Personal Computer Memory Card International Association (Association internationale des cartes mémoires pour ordinateurs personnels)

PCR

Référence de l'horloge programme (Program Clock Reference). Au minimum toutes les 100 millisecondes, le système positionne un repère de temps pour chaque signal transporté dans le flux, ceci dans le but de synchroniser le temps du décodeur.

PID

Identification des paquets (Packed Identification). Ce sigle signifie que les différents paquets de signaux transportés dans des flux doivent comporter un marquage les identifiant. L'identifiant est un code à quatre chiffre, différent selon qu'il s'agit de signaux audio ou vidéo. Ceci empêche par ex. l'écrasement des signaux SCPC.

PPV

Paiement à la séance (Pay per view). Ici, les abonnés d'un bouquet peuvent réserver certains films ou émissions diverses

QPSK / QAM

Le Quadratur Phase Shift Keying est un procédé de modulation dédié aux programmes TV numériques reçus par satellite. Dans les réseaux câblés, la transmission des signaux numérique obéit à d'autres exigences. Pour cette raison, on a besoin d'un autre procédé de modulation, la „modulation d'amplitude à phase rectangulaire“ (QAM). Vu qu'une Set-Top-Box ne maîtrise que l'un des deux procédés de modulation, il faut savoir par quels moyens la réception des programmes TV numériques doit avoir lieu.

Rapport hauteur / largeur

Rapport des côtés de l'image, par ex. 4:3 ou 16:9.

RGB

Rouge Vert Bleu (Red, Green, Blue). Modèle chromatique dans lequel la couleur est définie par une fraction de rouge, de vert et de bleu. Il existe d'autres modèles chromatiques : CMY, HSV, HLS. Ce sigle se réfère

également à un signal moniteur précis vu que les moniteurs comportent un canon à électrons respectivement pour le rouge, le vert et le bleu, ce qui permet de les piloter directement.

RS232

Interface très courante entre les ordinateurs et d'autres appareils à liaison série comme les modems, imprimantes et souris. L'interface RS232 (interface COM sur les ordinateurs opérant sous Windows) permet de faire transiter les actualisations de logiciels.

Scart

Jonction câblée 21 pôles servant à la transmission de l'image et du son, par ex. du récepteur satellite ou du magnétoscope vers le téléviseur.

Cette jonction habituelle entre le téléviseur et le magnétoscope sert aussi à relier la Set-Top-Box avec ces deux appareils. Elle permet d'enregistrer ou restituer l'image et le son.

Smartcard

Carte intelligente, un peu en forme de carte de crédit et permettant, avec le module CA de la Set-Top-Box, d'identifier l'utilisateur et de contrôler l'accès à une chaîne cryptée de télévision (payante ou non).

SNR

Rapport signal / bruit (Signal to Noise Ratio). Il s'agit de la différence entre le niveau sonore et le bruit sur un canal d'information.

SCPC

Canal unique par porteuse (Single Channel Per Carrier) - Système de transmission (numérique ou analogique) utilisant, sur un transpondeur, une porteuse séparée pour chaque canal (voir aussi MCPC).

S/PDIF

Format d'interface numérique Sony/Philips (Sony/Philips Digital Interface Format). Définition d'une interface et d'un protocole destinés aux données audio numériques et s'employant dans les appareils grands public.

Symbol rate

Vitesse de transmission des symboles. Paramètre affecté à la réception numérique. Il indique la vitesse de transmission des données pour un signal MCPC ou SCP, et s'exprime en mégasymboles par secondes (MS/s). La vitesse de transmission des symboles indique à quelle vitesse les données sont expédiées. Le récepteur doit se mettre en synchronisme avec cette vitesse. Les canaux MCPC travaillent à une vitesse de 27 500 MS/s et les canaux SCPC à une vitesse comprise entre 4 000 et 7000 MS/s.

Systèmes de codage

Voir Systèmes de cryptage

Systèmes de cryptage

1. Seca : ce procédé de cryptage, développé par la Société Européenne de Controle d'Accès (Seca) pour Canal +, a été mis en œuvre pour la première-

re fois en France pour le groupe de programmes Canal numérique.

1. Irdeto : fabricant hollandais du système de cryptage porteur du même nom, destiné à la TV numérique payante et employé actuellement en Italie, Grèce et dans les pays du Bénélux, ainsi que dans de nombreux autres pays du monde. Irdeto appartient dans l'intervalle au groupe Mindport.

2. Viaccess : ce système de cryptage, développé par France Telecom, sert en premier lieu avec les programmes français AB-Sat et TPS (tous deux sur Eutelsat, 13 degrés de longitude Est). La SRG se sert aussi de ce système pour crypter ses programmes satellite (restriction de la portée technique pour des motifs liés au droit des licences).

3. Cryptoworks : système CA développé par Philips

4. Nagra : il s'agit, à côté de Seca (Canal+), du second procédé de cryptage numérique employé en Espagne. Les programmes Via Digital sur Hispasat (30 degrés de longitude Ouest) ainsi que les chaînes TV payantes diffusées sur les réseaux câblés de la société espagnole de télécoms Telefonica sont cryptés en Nagra.

5. Conax : il s'agit d'un standard de codage provenant de la société scandinave Telenor et servant maintenant que les chaînes TV payantes de Scandinavie se sont réorganisées. Les récepteurs satellite à interface commune sont donc prêts pour l'ère numérique. Dès aujourd'hui, presque tous les fabricants proposent cette technologie de demain. L'utilisateur décide lui-même quand le récepteur doit s'équiper de différents systèmes de décryptage. La plus grande flexibilité s'obtient avec les modules multi-accès de différents fabricants. Il est possible de choisir ici entre un ou plusieurs emplacements pour interface commune. Ces emplacements peuvent aussi s'installer après coup sans problème. Les modules multi-accès offrent la plus grande sécurité pour évoluer avec aisance, à l'avenir, sur le marché des programmes numériques cryptés.

Transpondeur

Transpondeur satellite. Canal présentant une plage fréquencielle définie. L'analogique permet de transmettre, par transpondeur, un programme TV et plusieurs canaux son. Avec le numérique (QPSK), la capacité de trans mission passe à 6-10 programmes TV avec leurs canaux son.

UDMA

Accès mémoire ultra-direct (Ultra Direct Memory Access). Il s'agit d'une technologie destinée aux disques durs IDE et offrant une vitesse double comparé aux modes de transmission EIDE.

USB

Bus série universel (Universal Serial Bus). Il s'agit d'un bus série ouvert, ne requérant pas de licence, apte au plug-and-play, destiné à relier des appareils travaillant à un débit de 12 Mbits/seconde max. Ce bus toutefois convient aussi aux appareils plus lents comme les claviers, souris et moniteurs. Il a été développé par Intel en collaboration avec Microsoft, IBM, Compaq, DEC, NEC et Northern Telecom. Autres caractéristiques de l'USB : un seul type de connecteur, jusqu'à 127 appareils raccordables, transfert asynchrone et isochrone (exactement à temps), paquets de données flexibles et branchement en pleine marche (Hotplug).

VoD

Vidéo à la demande (Video on Demand). A la différence de la télévision payante, où l'abonné reçoit un programme complet, il ne commande et reçoit ici que certaines émissions et films. Jusqu'à présent, il fallait aller à la vidéothèque pour choisir un film préférentiel parmi un grand nombre d'autres productions. La vidéo à la demande permet à l'utilisateur d'effectuer ce choix depuis son fauteuil, via le téléviseur. La réception du film commandé a lieu via la Set-Top-Box.

VCR

Magnétoscope à cassette vidéo (Video Cassette Recorder).

ZF

Fréquence satellite intermédiaire = plage de fréquence de départ des LNC, par ex. 950 à 2050 MHz. Cette fréquence provient d'un mixage de la fréquence de réception satellite avec la fréquence oscillateur (LOF)

Les noms de marque indiqués ici sont protégés par des Copyrights et appartiennent à leurs propriétaires respectifs.

WICHTIG!

En cas de réclamations, de revendication de prestations de garantie et autres semblables, veuillez expédier/remettre l'appareil au revendeur chez qui vous l'avez acheté.

PRIERE DE NE PAS L'EXPEDIER A DREAM MULTIMEDIA TV GMBH!

Si votre DREAMBOX a été ultérieurement dotée d'un disque dur (HDD), veuillez impérativement joindre la CARTE DE MONTAGE HDD remplie et cachetée à la CARTE DE GARANTIE!

Gerätetyp / Device type / Type d'appareil:

Neue Siegelnummer / New seal number / Nouveau numéro de sceau: ____

Sonstiges / Other / Divers:

Adresse des Endkunden / Address of customer / Adresse du client final:

Name / Name / Nom: ____
